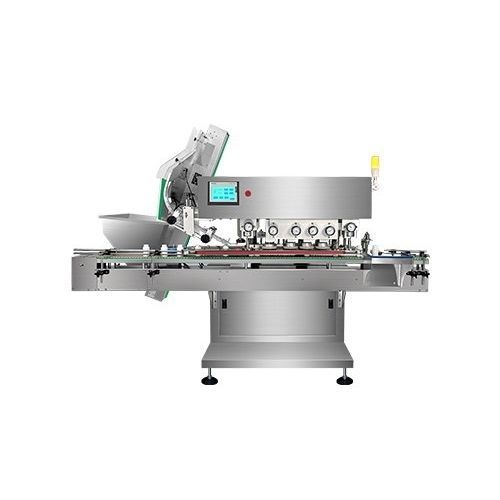

全自動瓶詰めライン RD-DSL series

概要 RD-DSL 計数ボトリングラインは、錠剤・カプセル・グミの正確な自動計数およびボトル充填を目的としたラインで、医薬品・栄養補助食品の生産に適しています。モジュラー設計により、供給、計数、充填、乾燥剤挿入、キャッピング、シール、ラベリングをPLC制御で同期動作させます。

主要工程

• Bottle unscrambler：空ボトルを整列させ充填ステーションへ供給します。
• 計数充填（計数機）：制御されたノズルが各ボトルへ計数済みの錠剤、カプセル、グミを投入します。
• 乾燥剤挿入装置：必要に応じて乾燥剤袋を挿入します。
• キャッピング機：キャップを設置し締め付けます（ねじ式・プレス式・はめ込み式対応）。
• シーラー（誘導シーラーはオプション）：必要に応じて改ざん防止シールを適用します。
• ラベラー：製品情報、ロット番号、有効期限を含むラベルを貼付します。
• 品質管理：カメラ/センサ検査で充填量、キャップ有無、ラベルの正確性を確認し、欠陥ボトルは自動で排出します。
• 包装ステーション：シール・ラベル済みのボトルを回収し、段ボールや箱へ（手動または自動で）梱包します。
• 制御システム：PLCが各機器を同期させ、生産データを監視しレシピ管理を支援します。

仕様概要 能力オプション：モデルにより50 / 70 / 100本/分。標準納期：約15日。適用サイズ：3〜40 mm（錠剤、カプセル、グミ）。電源：380/220V 50/60Hz（カスタマイズ可）。

仕様表
モデル：RD-DSL-8D Line | RD-DSL-16C Line | RD-DSL-16H Line
用途：3〜40 mm 錠剤、カプセル、グミ
能力（本/分）：50 | 70 | 100
電源：380/220V 50/60Hz（カスタマイズ可）

主要部品

• Bottle unscrambler
• 錠剤/カプセル計数機
• 乾燥剤挿入装置
• キャッピング機
• シーリング機
• ラベラー

注記 医薬品工場および健康食品の生産ラインに適しています。下流の箱詰め機や自動包装ステーションと統合可能です。

技術仕様

• 適用範囲：錠剤、カプセル、グミ 3〜40 mm。
• モデル群：RD-DSL シリーズ（RD-DSL-8D / RD-DSL-16C / RD-DSL-16H）。
• 能力オプション：50、70、100 本/分。
• 電源：380/220V 50/60Hz（カスタマイズ可）。
• 納期：約15日。
• 制御：同期と監視のためのPLCベース制御。
• 品質管理：カメラ/センサによる統合検査と自動排出。
• 統合性：箱詰め機および自動包装ステーションとの統合対応。
