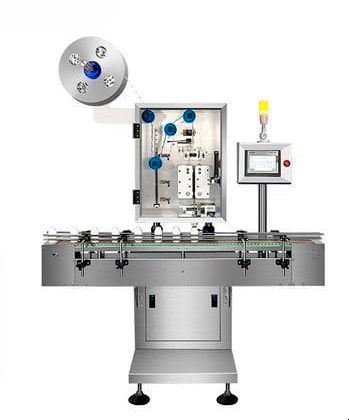

自動挿入機 RD-SR-120

概要
医薬品およびその他の包装に乾燥剤のサシェを挿入し、湿気を制御して製品の品質を保持するための機械。ロール供給された乾燥剤を処理し、個別のサシェに切断し、位置を検出して搬送し、ガイドやシュートを介してボトルや容器に挿入します。

動作原理

• 乾燥剤のロール連続供給
• 光学または機械式センサーで位置を検出し、正確に切断・挿入
• 切断機構（ロータリーカッターまたはブレード）で個別サシェを分離
• 分離されたサシェをベルトやガイドで挿入点まで搬送
• ガイドシュートやファネルで容器内へ誘導

動作方法
乾燥剤のウェブを個別のサシェに切断し、生産ライン上のボトルや箱に正確に配置します。包装ラインとの同期により、所定のタイミングで挿入を行います。

主な機能と制御
パラメータ設定、監視、診断のためのPLC制御とHMIを装備。挿入確認はセンサーで行い、欠落や挿入不良はアラームやオプションの排出を行います。安全カバーと非常停止で作業者を保護。サシェサイズやライン速度は調整可能です。

仕様
生産能力：20～120本/分
適用乾燥剤：10～30 mm（幅）× 20～50 mm（長さ）
ボトルサイズ：15～500 ml
総電力：0.5 kW
電源：AC220V 1P 50/60Hz（カスタマイズ可）
標準納期：7日
制御：PLC＋HMI
品質管理：挿入センサーと異常時の排出
安全：安全カバーおよび非常停止

主要部品（例）

• 締めベルト
• Panasonic 光電センサー
• Siemens タッチパネル（HMI）
• カッターアセンブリおよび給紙ガイド
