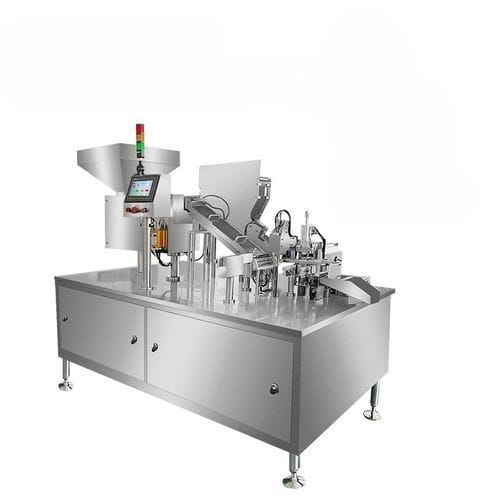

自動充填機 RD-ZGJ-80Pro

チューブ用圧縮用食品産業用

製品概要
発泡錠をプラスチックまたはアルミ製チューブに高精度で充填する自動チューブ充填機。振動給餌で錠剤を整列させ、専用金型に給餌します。1チューブあたりの個数は設定可能（通常15〜30錠）。錠剤はシリンダーで滅菌済みチューブに供給され、光電センサーで個数を検査します。合格したチューブは自動でキャップされ、不合格は排出されます。

用途

• 医薬品（例：ビタミンCの発泡錠）
• ニュートラシューティカル（電解質等のサプリメント錠）
• 食品・ヘルスケア製品の包装

動作原理
専用金型へ正確にカウントして配置し、ピストン/シリンダーで滅菌チューブに搬送、光電センサーやオプションのビジョンで個数検査を行い、合格品を自動でキャップ、欠陥チューブは排除します。オペレータは振動フィーダーでチューブとキャップを供給し、錠剤はホッパーから可変スライドチャネルを通じて供給されます。

仕様

• 処理速度：60〜80管/分（標準範囲）
• 保証：3年、パーツ1年無料
• 医薬品、食品、ヘルスケア向けに使用可能

主な特長

• 振動給餌と光電センサーによる高精度カウントで最大80管/分の自動充填
• 水分吸収や酸化を防ぐ窒素置換（オプション）
• ビジョン検査や重量チェックによる高度な品質管理で、欠け・割れ・個数不良のチューブを排除
• GMP準拠のステンレス構造、CIP/SIP対応オプション

主要部品

• キャップ振り分け装置
• 振動ディスク
• 給餌チャネル
• 錠剤押込機構
• プレス式キャッピングステーション

追加情報
上位モデルはビジョン検査（欠け・ひび検出）とリアルタイム生産監視を搭載可能です。設備はスケーラブルで、打錠機、除塵機、ラベリング、カートニング、パレタイジングを含む一連の発泡錠生産ラインへ統合できます。

技術仕様

• 処理能力：60〜80管/分（通常；最大80管/分）
• 対応チューブ高さ：89〜145 mm
• 充填量調整：通常15〜30錠/管（スライドチャネルで設定可能）
• 電力：5 kW
• エア消費量：0.28 m³/min
• 外形寸法：5,800 × 2,260 × 1,800 mm
• 構造：ステンレス製；GMP/FDA/CE準拠オプション
• オプション：ビジョン検査、窒素置換、重量チェック、CIP/SIP対応
• 品質管理：個数確認用光電センサー；不良チューブの自動排出
