車両用電流転換器

鉄道車両用レール用レール用

製品概要

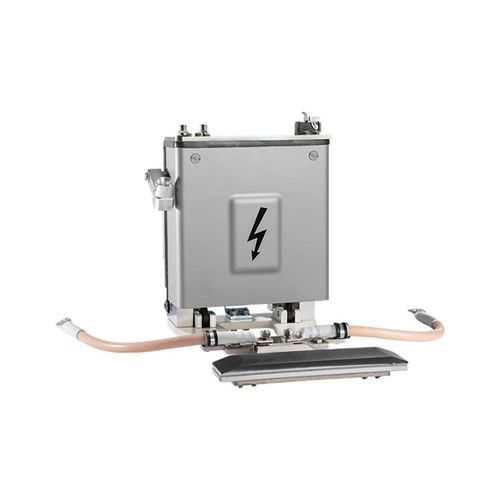

地下鉄、地下鉄路線、モノレール車両向けの第3軌条用集電靴で、連続した接触を確保し車両への安全な電力供給を実現します。高耐久材料で製造され、過酷な使用条件にも対応します。代表的な電流伝送は約1000 A／700 Vです。飛び火対策や絶縁保護シールド（Arc Shield）を装備可能です。製品群にはスプリング式と空気式の両タイプがあり、機種により取付位置が異なります。

主な利点

• 約40種類の設計とカスタマイズで幅広い用途に対応
• 導体レールの配置に応じて上側、下側、側面または多面接触が可能
• 下側および上側から導体レールをブラッシングできる特許取得のマルチシステム集電器
• 軌道床からの金属片に対する保護としてオプションの二重絶縁レベル
• 集電靴の脱落を防ぐオプションのキャッチャー
• 振動保護付き特殊ヒューズを備えた一体型または分離型ヒューズボックスにより車両機器を保護

バリエーションと取付
スプリング式または空気式で提供されます。取付は機種により台車（ボギー）または車軸端への取付が可能です。オプションの保護装備にはArc Shieldや二重絶縁レベルが含まれます。短絡器、ヒューズボックス（振動保護付きヒューズ）、センサー、集電ストリップなどのアクセサリも用意されています。

技術仕様 / 仕様一覧

• 型式名：3rd Rail Collector Shoe
• 電流伝送：約1000 A／700 V
• 設計：約40種類のバリエーション；カスタマイズ可能
• 接触オプション：上側、下側、側面または多面接触
• 特許マルチシステム：下側および上側から導体レールをブラッシング可能
• 駆動/動作：スプリング式、空気式
• 取付：台車または車軸端（機種依存）
• 保護：Arc Shield（絶縁保護シールド）対応
• オプションの二重絶縁レベルによるデブリ保護
• 集電靴の脱落防止用キャッチャー（オプション）
• アクセサリ：短絡器、一体型または分離型ヒューズボックス（振動保護付きヒューズ）、センサー、集電ストリップ
