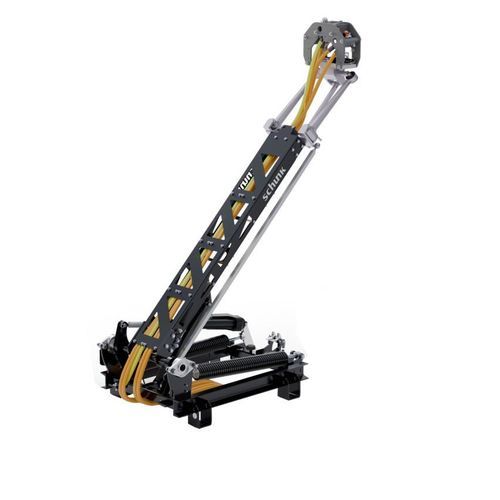

コンパクトパンタグラフ SLS 104

製品概要
Schunk Transit Systems の屋根搭載パンタグラフ SLS 104 は、車庫および走行中の自動高出力充電を目的に設計されています。従来の SLS モデルの利点を継承し、作動領域の拡大、接触圧の増加、センサー制御を備えた Smart Drive により、運用下での確実で再現性のあるドッキングを実現します。

用途
停留所でのオポチュニティチャージングや車庫での夜間充電に適しています。機械的にガイドされた垂直向きの接触ヘッドは、充電ハウジングとの距離が短い場合や車両高が変動する場合でも早期かつ確実な接続を可能にします。

利点

• 垂直作動域 600 mm — 車両や充電高さの変動に対応
• コンパクトな構造で高い到達距離 — 最大伸長 2 000 mm
• 機械的にガイドされた接触ヘッド — 常に垂直を維持
• 増加した接触圧 — 車両の動きを補償し安定した接触を確保
• センサー制御の Smart Drive — 接触音と摩耗を低減
• 最大 1 000 A の連続電流に対応する準備
• メンテナンス性に配慮した設計 — アクセス容易でメンテナンス間隔が長い
• SLS 102 / SLS 103 の充電ポイントと互換性あり
• 対応予定規格: EN 50696 および IEC 63407（準備中）

技術仕様

• モデル: SLS 104
• 機能: バッテリー式電気バス向け自動高出力充電（Opportunity Charging & Overnight Charging）
• 垂直作動域: 600 mm
• 最大伸長: 2 000 mm
• 接触ヘッド: 機械的にガイド、常時垂直維持
• 接触圧: 車両の動きを補償するため増加
• 駆動: センサー制御の Smart Drive により音と摩耗を低減
• 電流容量: 最大 1 000 A の連続電流に対応する準備
• 保守: メンテナンス性に優れた構造、長い保守間隔
• 互換性: SLS 102 / SLS 103 の充電ポイントと互換
• 規格: EN 50696 および IEC 63407（準備中）
