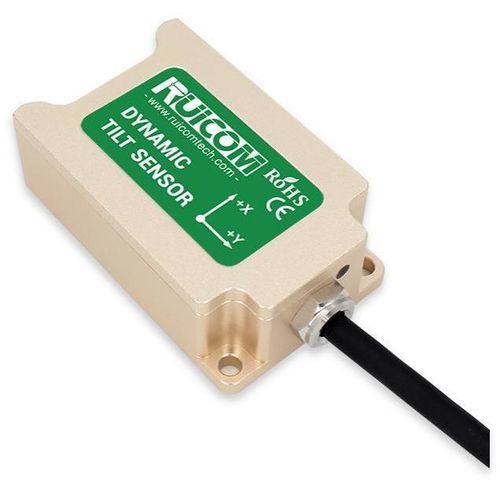

2軸傾斜センサ DTS6-A1

XY軸4-20 mA電流出力

製品概要
DTS6-A1 は、4–20 mA の電流ループ出力を備えた産業用動的傾斜センサで、過酷な環境下での動的角度監視に適しています。3 軸加速度計と 3 軸ジャイロを内蔵し、6 軸カルマンフィルタで実時間に二重軸の姿勢角を算出します。4–20 mA 出力は高いノイズ耐性を持ち、最大 2000 m の長距離伝送をサポートします。建設機械などの産業用途に適合します。

主な特徴

• 測定レンジ選択可能：±1°～±90°（表には ±10/±30/±60/±90/±180° を記載）
• 出力：4–20 mA 電流ループ、0° = 12 mA
• 二軸動的姿勢測定（X, Y）
• コア検出素子：MEMS 3 軸加速度計 + 3 軸ジャイロ
• 6 軸カルマンフィルタ内蔵によるリアルタイム計算
• 最大 2000 m の長距離伝送に対応
• 産業用 MCU、コンフォーマルコート PCB、金属ハウジング
• 耐衝撃 100g@11ms（三軸）および耐振動 10grms（10–1000 Hz）
• EMC/RF 抑制対応、保護等級 IP67

性能パラメータ
測定レンジ：±1°~±90° 選択可（表：±10、±30、±60、±90、±180°）
測定軸：X, Y（ほとんどのレンジ）；±180° は X 軸のみ
ゼロ出力（0°）：12 mA（全レンジ）
分解能：0.01°（±10、±30）；0.02°（±60）；0.03°（±90）；0.05°（±180）
動的精度（@25°C）：±0.3°（±10/±30/±60）；±0.5°（±90/±180）
静的精度（@25°C）：0.05°（±10/±30）；0.06°（±60）；0.08°（±90）；0.1°（±180）
長期安定性：0.05°（全レンジ）
ゼロ温度係数（-40~85°C）：±0.006 °/°C
感度温度係数（-40~85°C）：≤100 ppm/°C
起動時間：1.0 s
応答時間：0.01 s
応答周波数：20–100 Hz
EMC：EN61000 および GBT17626 準拠
絶縁抵抗：≥100 MΩ
耐衝撃：100g@11ms、三軸（ハーフサイン）
耐振動：10grms、10–1000 Hz
防水等級：IP67
ケーブル：標準 2 m 画線シールドケーブル
重量：≤180 g（ケーブル除く）

技術仕様

• 型番：DTS6-A1
• 出力：4–20 mA 電流ループ
• 測定レンジ：±1°~±90° 選択可（オプション ±10/±30/±60/±90/±180°）
• 測定軸：二軸動的姿勢（X, Y）
• 検出素子：MEMS 3 軸加速度計 + 3 軸ジャイロ
• アルゴリズム：6 軸カルマンフィルタ内蔵
• 最大ケーブル伝送距離：2000 m
• 静的精度：小レンジで最大 0.03°、標準 0.05°（@25°C）
• 動的精度：標準 ±0.3°（@25°C）
• 耐衝撃：100g@11ms（三軸、ハーフサイン）
• 耐振動：10grms、10–1000 Hz
• EMC：EN61000 および GBT17626 準拠
• 保護等級：IP67
• 温度参照：-40~85°C
• 標準ケーブル：2 m 画線シールド
• 重量：≤180 g（ケーブル除く）
