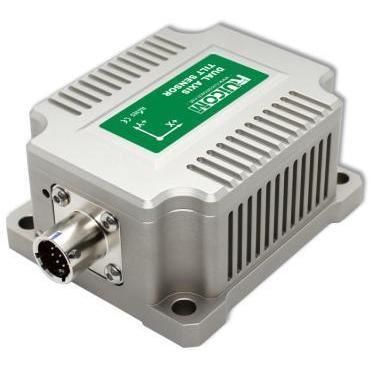

2軸傾斜センサ WDS826FL

RS-485RS-232Modbus

製品紹介
WDS826FL は、風力タービンの塔体（マスト）の動揺および低周波振動の監視向けに設計された動的二軸傾斜センサです。低周波感度に優れ、広い温度範囲での安定性を備えているため、ゆっくり変化する傾斜信号を長期にわたり高精度で取得できます。出荷前に工場での較正と長期安定性試験を実施し、さまざまな環境条件下での信頼性を確保しています。

主な特長

• 二軸（X、Y）傾斜測定
• 測定範囲 ±10°、分解能 0.0005°
• 低周波特性に優れ、ゆっくり変化する信号に適合
• 出力インターフェース：RS485 / RS232 / RS422（オプション）、MODBUS サポート
• 非接触取付け（ネジ固定）で水平角を自動算出
• 保護等級 IP67、高い耐衝撃・耐振動性能

性能パラメータ

• 型式：WDS826FL
• 測定範囲：±10°
• 測定軸：X、Y（二軸）
• 分解能：0.0005°
• 精度（室温）：0.05°
• ゼロ点温度係数：0.0003 °/℃（動作温度 −40～85 ℃）
• 感度温度係数：≤50 ppm/℃（動作温度 −40～85 ℃）
• 応答周波数：20 Hz
• 出力レート（設定可能）：5 / 10 / 25 / 35 / 50 / 100 Hz
• 出力信号：RS485 / RS232 / RS422（オプション）、MODBUS 対応
• EMC：EN61000 および GBT17626 準拠
• MTBF：≥98,000 時間
• 絶縁抵抗：≥100 MΩ
• 耐衝撃：100 g @ 11 ms、3軸（半正弦）
• 耐振動：10 grms、10–1000 Hz
• 保護等級：IP67
• ケーブル：標準 1 m シールド航空コネクタケーブル、広温度対応、耐摩耗
• 質量：≤450 g（ケーブル除く）

製品寸法
詳細な寸法と取り付けの推奨は、製品ページに掲載のメーカー図面をご参照ください。

技術仕様 / 注記

• 分解能：測定範囲内で検出可能な最小変化量
• 精度：測定範囲内の複数角度点で測定した値（室温）
• ゼロ点温度係数：定格動作温度範囲でのゼロ点読取りの温度依存変化
• 感度温度係数：定格動作温度範囲でのフルスケール読取りの温度依存変化（ppm/℃）
