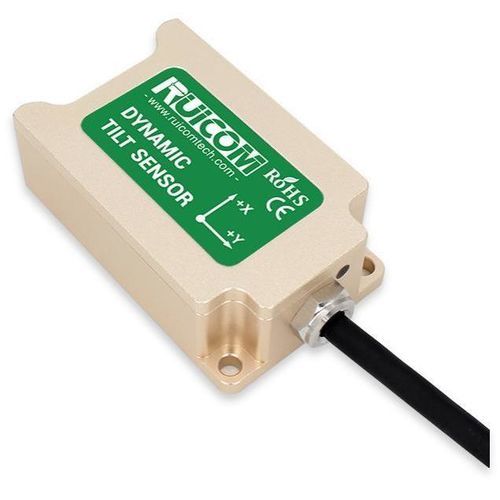

2軸傾斜センサ DTS6-V1

アナログ電圧出力0-5V

製品概要
DTS6-V1は、電圧出力型の動的傾斜（チルト）センサーで、2軸でのロール（横傾）とピッチ（縦傾）の動的角を同時に出力します。姿勢角に比例したアナログ電圧信号（0〜5 V DC）を出力し、対象物の現在のロール／ピッチを算出できます。本機はMEMS方式の3軸加速度計と3軸ジャイロスコープを内蔵し、重力成分と角速度を検出して内部の6軸カルマンフィルタで融合処理を行い、動的姿勢角をリアルタイムに算出してアナログ電圧で出力します。非接触測定方式により、基準面に依存せず厳密な整列を必要とせず連続的に角度を出力可能です。MEMS素子の採用により小型で高解像度、EMI耐性および衝撃・振動耐性に優れ、産業機器やプラットフォームの姿勢計測に適しています。

主な特長

• 選択可能な測定レンジ：±10°、±30°、±60°、±90°、±180°
• 動的精度：典型値 ±0.3°（レンジ依存）
• 静的精度：最大 ±0.05°（レンジ依存）
• アナログ出力 0〜5 V、0°時 2.5 V
• 応答時間 0.01 s、応答周波数 20〜100 Hz
• 保護等級 IP67、標準 2 m シールドケーブル付

性能パラメータ（概要）
レンジ：±10° | ±30° | ±60° | ±90° | ±180°
測定軸：X/XY | X/XY | X/XY | X/XY | X
ゼロ出力（0°）：2.5 V（全レンジ共通）
分解能：0.01° | 0.01° | 0.02° | 0.03° | 0.05°
動的精度（@25°C）：0.3° | 0.3° | 0.3° | 0.5° | 0.5°
静的精度（@25°C）：0.05° | 0.05° | 0.06° | 0.08° | 0.10°
長期安定性：0.05°（全レンジ）
ゼロ温度係数（-40~85°C）：±0.006 °/°C（全レンジ）
感度温度係数（-40~85°C）：≤100 ppm/°C（全レンジ）
電源投入起動時間：1.0 s（全レンジ）
応答時間：0.01 s（全レンジ）
応答周波数：20〜100 Hz（全レンジ）
EMC：EN61000、GBT17626準拠
絶縁抵抗：≥100 MΩ
耐衝撃性：100 g @ 11 ms、三軸（半正弦）
耐振動性：10 grms、10〜1000 Hz
防水等級：IP67
ケーブル：標準 2 m シールドケーブル
重量：≤180 g（ケーブル除く）

製品寸法
機械的サイズおよび取り付けの詳細は製品寸法図を参照してください。

技術仕様

• 型番：DTS6-V1
• 出力方式：0〜5 V アナログ電圧
• 選択可能な測定レンジ：±10°、±30°、±60°、±90°、±180°
• 測定軸：レンジにより X または XY
• ゼロ出力（0°）：2.5 V
• 分解能：最大 0.01°（型式による）
• 動的精度：典型 ±0.3°（レンジ依存）
• 静的精度：最大 ±0.05°（レンジ依存）
• 長期安定性：0.05°
• ゼロ温度係数：±0.006 °/°C（-40~85°C）
• 感度温度係数：≤100 ppm/°C（-40~85°C）
• 起動時間：1.0 s
• 応答時間：0.01 s
• 応答周波数：20〜100 Hz
• EMC：EN61000、GBT17626準拠
• 絶縁抵抗：≥100 MΩ
• 耐衝撃性：100 g @ 11 ms、三軸（半正弦）
• 耐振動性：10 grms、10〜1000 Hz
• 保護等級：IP67
• 標準ケーブル：2 m シールドケーブル
• 重量：≤180 g（ケーブル除く）
