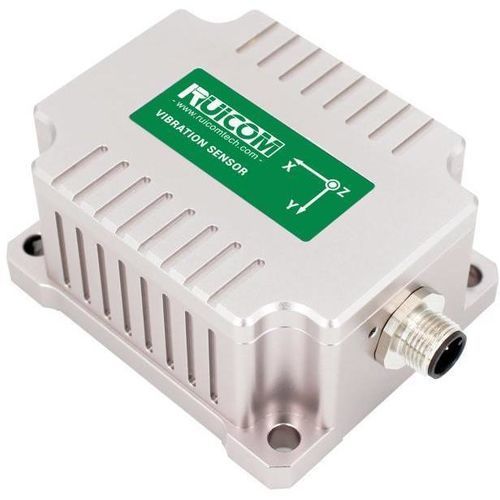

MEMS振動センサー GKP3

装置監視用振動計用高精度

製品概要
GKP3は低周波振動監視用に独自開発された3軸振動センサーで、高精度かつ低ノイズです。各ユニットは全温度域で較正および補償が行われ、出荷前に約336時間の長期安定性試験を実施しており、多様な動作環境と連続試験サイクル下での安定した性能を確保しています。本センサーは0Hzの静的振動測定または0.1〜100Hzの周波数帯での測定をサポートし、MODBUSを含む業界標準プロトコルを統合しています。付属のPC解析ソフトウェアにより、測定データのリアルタイム表示、記録および後処理が可能です。出力インターフェースはRS485、RS232、TTLを備えています。

主な特徴

• 3軸MEMS振動センサー
• 分解能：1 µg
• 計測レンジ：±2 g
• 保護等級：IP67
• 出力オプション：RS485、RS232、TTL
• MODBUS / シリアル通信対応

性能パラメータ
測定範囲：±2 g
バイアス較正：<1 mg
計測軸：X、Y、Z
電源投入/遮断時の再現性：<2 mg (Max)
バイアステンパー係数：0.15 mg/℃ (Typ.)
分解能：1 µg
非直線性：<1 % FS (Max)
帯域幅 (3dB)：0.1 ~ 100 Hz
クロス軸感度：1 %
横振動感度比：1 %
ノイズ密度：21 μg/√Hz
共振周波数：2.4 kHz
加速度印加後の安定化時間：1 s
出力レート：5Hz / 10Hz / 25Hz / 35Hz / 50Hz / 100Hz / 200Hz / 500Hz
出力インターフェース：RS232 / TTL / RS485
通信プロトコル：シリアル通信プロトコルおよびMODBUS RTU
入力 (VDD_VSS)：9 ~ 36 VDC
動作電流：<16 mA @ 12 VDC
配線情報：2m PVC 黒 航空プラグ シールド線、重量 ≤130 g
コネクタ：航空コネクタ M12*1.0 オス 5芯
製品重量：≤450 g（ケーブル除く）

設置と用途
センサーは非接触取り付け設計を採用しており、システムへの統合が容易です。測定対象物の表面にネジで固定することで対象の水平角を自動的に取得します。外部電磁干渉や衝撃振動に対する耐性に優れ、衛星通信システム、車両取扱プラットフォーム、特殊指揮車両、レーダーアンテナ車両などの低周波振動監視用途に適しています。

仕様 / 技術仕様

• 型番：GKP3
• 測定範囲：±2 g
• 分解能：1 µg
• ノイズ密度：21 μg/√Hz
• 帯域幅 (3dB)：0.1 ~ 100 Hz
• 共振周波数：2.4 kHz
• 出力インターフェース：RS485、RS232、TTL
• 通信プロトコル：シリアル / MODBUS RTU
• 入力電圧：9 ~ 36 VDC
• 動作電流：<16 mA @ 12 VDC
• コネクタ：M12*1.0 オス 5芯
• 配線：2 m PVC シールドケーブル
• 防水等級：IP67
• 重量：≤450 g（ケーブル除く）
