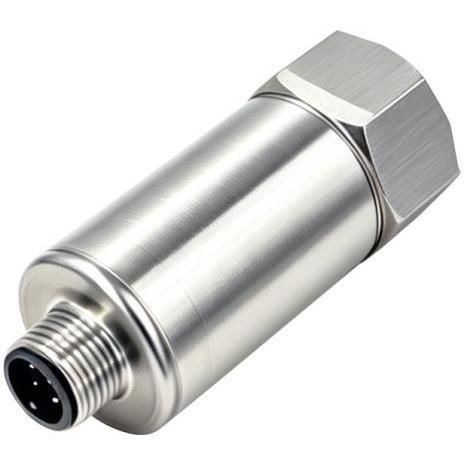

MEMS振動センサー GHA360

装置監視用予防保守メンテナンス用エンジン用

製品概要
GHA360は、X/Y/Z各軸の同期トランジェント加速度取得機能を備えた3軸イーサネット高周波振動センサーです。最大単軸応答はDC–10 kHzに達し、歯車噛合周波数、ベアリング固有周波数、ブレード通過周波数など、回転機械の故障特徴帯域をカバーします。20ビット高分解能ADCを内蔵し、感度は0.095 mg/LSB、低雑音35µg/√Hzを実現しており、高いバックグラウンドノイズ下でも時系列波形を正確に再現します。標準で10/100 Mbpsイーサネットを備え、中間ゲートウェイを介さずに生波形データを上位サーバへパケット形式で直接プッシュできるため、エンドツーエンドの低遅延伝送が可能です。分散型設計はモーター、ポンプ、ファン、減速機、ギアボックスなど重要回転部品のオンライン状態監視やライフサイクルにわたる健全性評価に適しています。

主な特長

• 測定範囲 ±50g
• 感度 0.095 mg/LSB
• 帯域 / 応答周波数 DC–10 kHz
• 低雑音 35µg/√Hz
• サンプリング周波数 80 kHz
• 3軸（X / Y / Z）トランジェント取得
• 通信インターフェース：Ethernet（10/100 Mbps）、生波形パケット直接プッシュ対応
• 電源：12V
• 保護等級：IP67
• 動作温度（要約）：-10 ℃～+70 ℃

性能パラメータ

• 型番：GHA360
• 測定範囲：±50g
• 感度：0.095 mg/LSB
• 測定軸：X / Y / Z
• 応答周波数 / 帯域：DC~10 kHz
• サンプリング周波数：80 kHz
• トランジェントデータ：X、Y、Z軸のトランジェント波形
• 通信インターフェース：Ethernet（10/100 Mbps）
• デバイスアドレス：出荷時デフォルト '1'
• 動作周囲温度：-40℃ ～ +85℃
• 取り付け方法：磁気取付または両端ねじ取り付け（底部穴 M5*6)
• 保護等級：IP67
• 外形寸法：Ø23.6×H60.6mm
• 製品重量：≤105g

製品寸法
Ø23.6×H60.6mm（寸法図を参照してください）

技術仕様

• 測定範囲：±50g
• 感度：0.095 mg/LSB
• 軸：X / Y / Z（3軸トランジェント取得）
• 応答周波数 / 帯域：DC ~ 10 kHz
• サンプリング周波数：80 kHz
• 雑音：35µg/√Hz
• 通信：Ethernet（10/100 Mbps）、生波形パケットの直接プッシュをサポート
• 電源：12V
• 保護等級：IP67
• 動作周囲温度：-40℃ ~ +85℃（表）および -10 ℃～+70 ℃（要約）
• 取り付け：磁気取付または両端ねじ取り付け（底部穴 M5*6)
• 外形寸法：Ø23.6×H60.6mm
• 製品重量：≤105g
