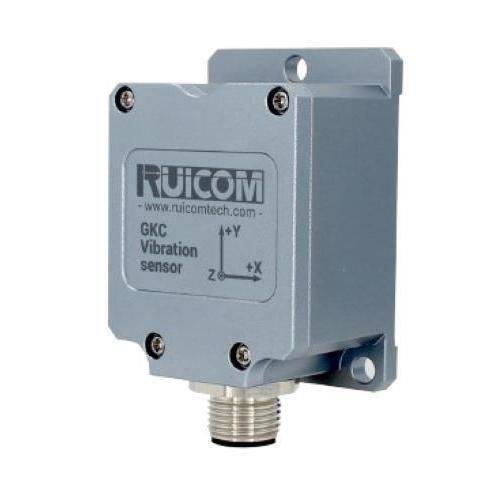

MEMS振動センサー GKC370

装置監視用予防保守メンテナンス用予防保守用

製品紹介
GKC370は三軸MEMS静電容量式振動センサーで、アナログ電圧出力（標準0.5–4.5 V、ゼロ点2.5 V）を備えます。産業用コンディションモニタリングや回転機械の診断を想定して設計されており、温度やプロセス変動に対する補償を内蔵して線形性と長期安定性を確保します。信頼性の高い振動計測に適しています。

技術的特徴

• EMCおよびRFI遮蔽を統合
• 低消費電力モード
• 測定レンジの設定：±2g、±4g、±8g、±16g
• 直流結合のアナログ電圧出力インターフェース
• 周波数応答：0 Hz～200 Hz（内蔵ローパスフィルタ）
• 動作状態をリアルタイムで確認できるセルフテスト機能搭載

ハイライト

• 三軸MEMS検出（X, Y, Z）
• アナログ電圧出力、標準0.5–4.5 V
• 選択可能な測定レンジ ±2g～±16g
• オンボードのセルフテスト機能
• 保護等級 IP67

性能パラメータ
型番：GKC370
測定範囲：±2g ～ ±16g（設定可能）
計測軸：X、Y、Z軸
分解能：<1 mg
ゼロ点加速度：2.5 V（電圧出力）
全範囲出力：0.5–4.5 V（電圧出力）
直線性：1%
通電/遮断時の再現性：<2 mg
応答周波数：0–200 Hz（内蔵ローパスフィルタ）
帯域幅：200 Hz @ 3 dB
耐衝撃：>100 g @ 11 ms（半波正弦）
衝撃回復時間：<1 ms
動作温度範囲：-40 ～ +85 °C
保存温度範囲：-40 ～ +85 °C
供給電圧：9–36 V DC
最大消費電流：35–38 mA @ 12 V DC
雑音密度：<25 µg/√Hz @ ±2g；<60 µg/√Hz @ ±16g
最大較正不確かさ：<1 mg
電気的保護：EMCおよびRFI遮蔽
信頼性：MIL-HDBK-217 レベル2
セルフテスト：±1 g @ 10 Hz、ST接地
保護等級：IP67
製品寸法：L55 × W37 × H29 mm
製品重量：≤120 g（ケーブル除く）

特性 / 技術仕様

• 型番：GKC370
• タイプ：三軸MEMS静電容量式振動センサー、電圧出力
• 測定レンジ（選択可能）：±2g、±4g、±8g、±16g
• 出力：アナログ電圧 0.5–4.5 V（ゼロ点 2.5 V）
• 分解能：<1 mg
• 直線性：1%
• 周波数応答 / 帯域幅：0–200 Hz；200 Hz @ 3 dB
• 雑音：<25 µg/√Hz (@ ±2g)；<60 µg/√Hz (@ ±16g)
• 供給電圧：9–36 V DC；消費電流 35–38 mA @ 12 V
• 耐衝撃性：>100 g @ 11 ms；回復 <1 ms
• 動作 / 保存温度：-40 ～ +85 °C
• 保護等級：IP67；EMCおよびRFI遮蔽
• リアルタイム状態監視のためのセルフテスト機能搭載
• 寸法：55 × 37 × 29 mm；重量 ≤120 g（ケーブル除く）
