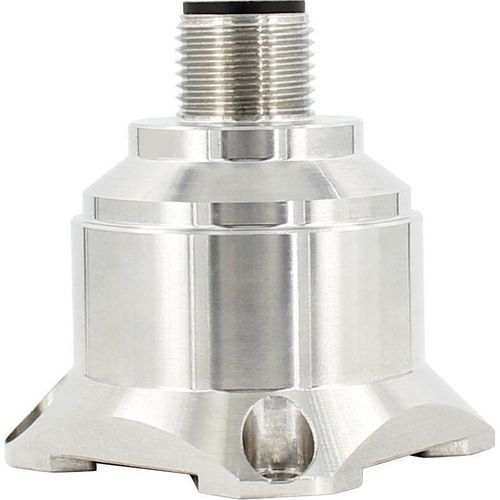

MEMS振動センサー GKG3

静電容量式装置監視用予防保守メンテナンス用

製品紹介
GKG3三軸加速度計シリーズは、振動検出および衝撃試験向けにRUICOM Technologyが開発したマルチアクスMEMS加速度計ファミリーです。本シリーズはRS232、RS485、TTLの選択可能なデジタル出力と設定可能なアドレスコードをサポートし、複数センサーの長距離シリアルネットワークによる多点同時計測と集中データ解析を可能にします。内蔵のFFT処理ユニットは振動の周波数、速度、振幅を直接出力し、データ解析を高速化します。サンプリング周波数は測定対象の実周波数に応じて動的に調整でき、周波数測定精度を向上させます。GKG392は単結晶シリコン容量型検出技術を採用し、マイクロ加工シリコンセンサーチップ、低消費電力のASICによる信号調整、温度補償データを保持するマイクロプロセッサ、内蔵温度センサーを統合しています。本製品は低消費電力、工場校正、産業用途に適した機械設計、ソリッドステートの電源リセット機構、過電圧保護を備え、長期のスケールファクター変動は0.1%以下です。

主な特長

• 選択可能なデジタル出力：RS232 / RS485 / TTL
• 振動測定：10–2000 Hz；モデルにより最大±40 gの測定範囲
• 衝撃耐性：100 g @ 11 ms、三軸（半正弦）
• 内蔵FFT処理：周波数、速度、振幅を直接出力
• 複数センサーのシリアルネットワークおよび多点同時計測のための設定可能なアドレスコード
• 自動出力レート：5、10、25、50、100、200、500、1000 Hz
• 保護等級IP67；航空宇宙用アルミニウムハウジング、オプションでステンレス製マグネットベース

性能パラメータ（表行）

• モデル：GKG3
• 測定範囲 — ±2 g；±4 g；±8 g；±10 g；±20 g；±40 g
• バイアス校正（mg） — 全レンジで<1 mg
• 測定軸 — X、Y、Z（三軸）
• 通電／立ち上がり再現性（mg、最大） — 全レンジで<2 mg
• バイアスの温度係数（mg/°C、典型） — 0.15（低レンジ）／0.75（高レンジ）
• 分解能／しきい値（@1 Hz、mg、最大） — <1 mg
• 非直線性（% FS、最大） — <1% FS
• 帯域幅（3 dB） — 500 Hz
• クロス軸感度（%） — 1%（一部レンジ）／2%（高レンジ）
• 横振動感度比率（%） — レンジにより1%–5%
• 雑音密度（μg/√Hz） — 低レンジ：21；高レンジ：86.6
• 共振周波数（kHz） — 低レンジ：2.4 kHz；高レンジ：5.5 kHz
• 出力インターフェース — RS232 / TTL / RS485
• 通信プロトコル — シリアル通信プロトコルおよびMODBUS RTU
• 入力電圧（VDD_VSS） — 9–36 VDC
• 動作電流 — <60 mA @ 12 VDC
• 保護等級 — IP67
• 材質 — 本体：航空宇宙用アルミニウム；マグネットベース：ステンレス鋼
• 質量 — 本体正味 ≤ 116 g；マグネットベース ≤ 50 g
• 寸法 — 本体：L36 × W32 × H24 mm；マグネットベース：L36 × W32 × H8.1 mm
• 注：指定された測定範囲を超えて継続的に使用しないでください。
