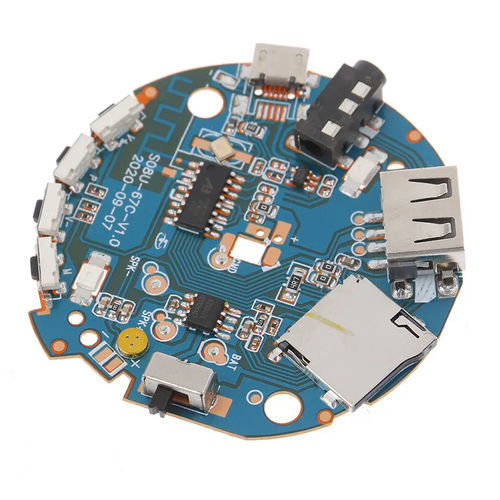

多層プリント基板 PCBA-4

両面タイプ電子機器用

一般的にPCBボードには片面、両面、多層がある。ラジオなどの簡単な電化製品であれば、片面PCBで十分です。しかし、時代の発展に伴い、多機能と少量の電子製品のために、片面および両面PCBは完全に要件を満たすことができないが、多層PCBボードを使用する必要があります。多層PCBボードには、次のような多くの利点があります：高アセンブリ密度と小体積;電子部品間の接続が短縮され、信号伝送速度が速く、配線が便利である;良いシールド効果など。 多層PCBボードの層の数に制限はありません。現在、多層PCBボードの100以上の層、一般的に4Lと6L PCBボードがあります。次に、多層PCBボードは片面PCBと両面PCBと比較して、どの層で構成されていますか？それらの意味と用途は何ですか？一緒に見てみましょう。 信号層 信号層は上層、中層、下層に分けられ、主に様々な部品を配置したり、配線や溶接に使用されます。 内部プレーン層 内部プレーン層は、内部電源層とも呼ばれ、電源ラインとグランドラインのレイアウト専用です。このタイプの層は、多層PCBボードにのみ使用されます。一般的に信号層と内部電源/グランド層の数を指して、2層基板、4L基板、6L基板と呼んでいます。 94v-0 PCB の回路図の設計製品設計電気配線の回路図サーキット ボード PCB アセンブリ工場
