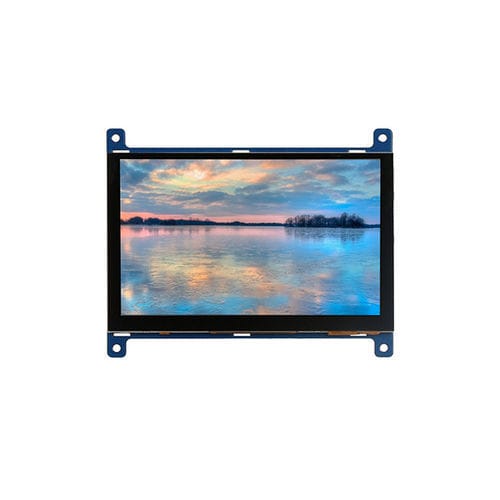

TFTディスプレイ モジュール T050GBP002

TN容量方式タッチスクリーンカラー

製品概要
5インチ静電容量式タッチスクリーン（型番 T050GBP002）：HDMI＋USB 接続の薄型低消費電力TFTディスプレイ、G+G構造の静電容量式タッチパネルと強化ガラスを備え、産業用HMIや組込み用途向けに設計されています。

特長
本HDMI LCDタッチディスプレイ（T050GBP002）は、TFT（TN）パネル、PCAP静電容量タッチパネル、HDMI/USB基板を統合しています。低消費電力（5V 約480 mA典型）をサポートし、Raspbian、Windows、Android、Linux、Arch Linux等と互換性があります。

構造とタッチ技術
モジュールはカバーガラス、センサーガラス、ドライバIC、FPCで構成されています。タッチはG+G構造を採用し、GOODIX GT911コントローラがI2Cインターフェースで駆動、5点マルチタッチをサポートします。

利点

• 広い互換性：TNパネルはコストと基本的な視認性のバランスが良く、産業用インターフェースに適しています。
• 応答性の高いタッチ：PCAP静電容量方式は抵抗膜方式より感度が高く、スムーズなジェスチャー操作が可能です。
• 十分な視認性：5インチで800×480の解像度は、HMI向けのテキスト、アイコン、簡易グラフィックの表示に適しています。
• 柔軟な統合性：HDMIとUSBのインターフェースにより、SBCやメディアプレーヤー、開発ボードとの接続が容易です。
• コンパクト設計：5インチのフォームファクタは携帯機器や小型制御ユニットに適しています。

用途

• 自動化プロセス向けの産業用パネルおよび制御コンソール。
• 産業機器のヒューマンマシンインターフェース（HMI）や機械制御。

技術仕様
Model: T050GBP002
サイズ: 5 Inch
LCDタイプ: TFT
表示タイプ: TN
LCDインターフェース: RGB
ピン数: 40Pin
解像度: 800×480
輝度: 350cd/m2
視認方向: 12 o’clock
視野角範囲: 70/70/60/70Deg.
LCD 有効表示領域 (mm): 108.00×64.80
LCD 外形寸法 (mm): 121.00×97.05×7.03
防眩/反射防止/防指紋: カスタマイズ可能
タッチタイプ: 静電容量式
タッチポイント: 5 Points
タッチ構造: G+G
タッチインターフェース: IIC (I2C)
タッチ硬度: 6H
モジュール構成: PCAP Touch & LCD Display & PCB
PCBインターフェース: HDMI USB
ケーブル: 有/無
動作温度: -10ºC~+50ºC
保存温度: -20ºC~+60ºC
接合法: Optical Bonding, Air Bonding
対応OS: Windows, Android, Linux etc
適用分野: 産業制御、ホームオートメーション、医療機器、セルフサービス端末等

仕様 / 技術仕様

• Model: T050GBP002
• 表示サイズ: 5 inch, TFT, TN
• 解像度: 800 × 480
• 輝度: 350 cd/m²
• 有効表示領域: 108.00 × 64.80 mm
• 外形寸法: 121.00 × 97.05 × 7.03 mm
• タッチ: PCAP 静電容量式, G+G 構造, GOODIX GT911 コントローラ (I2C), 5点タッチ
• タッチ硬度: 6H
• PCB/インターフェース: HDMI + USB
• ピン数: 40Pin (RGB インターフェース)
• 電源: 5V, ~480 mA (typ.)
• ケーブル: オプション (有無選択可)
• ボンディング: Optical bonding または air bonding が利用可能
• 動作温度: -10°C ～ +50°C; 保管: -20°C ～ +60°C
• 典型的な適用分野: 産業制御、HMI、ホームオートメーション、医療機器、セルフサービス端末
