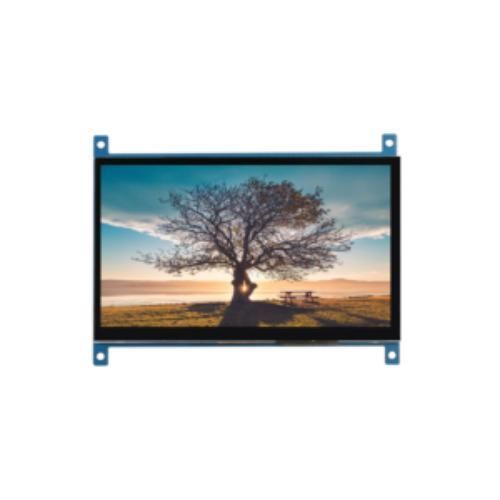

TFT LCDディスプレイ モジュール T070GBP002

IPS方式容量方式タッチスクリーンカラー

概要
7インチ 1024×600 IPS HDMI USB タッチディスプレイ（型番 T070GBP002）は、PCAP 静電容量式タッチパネルを統合したコンパクトな TFT LCD モジュールで、HDMI＋USB インターフェース PCB を備えています。動作電圧は5Vで、Raspbian、Windows、Android、Linux、Arch Linux などの一般的なプラットフォームをサポートします。

特徴

• 解像度：1024 × 600（7インチ用途に適合）
• IPS パネルにより広い視野角と正確な色再現を提供
• 輝度：250 cd/m²、明るい環境での使用に適切
• Optical bonding による視認性向上および内部反射の低減が可能
• マルチタッチ対応（報告値：最大5点）
• タッチコントローラ：GOODIX GT911
• タッチ構造：G+G（カバーガラス＋センサーガラス）
• タッチインターフェース：I2C / IIC
• PCB インターフェース：映像用 HDMI、タッチおよび電源用 USB

利点

• コンパクト形状でスペース制約のある産業・組込みプロジェクトに適する
• 接続が簡単 — HDMI は Raspberry Pi、ミニPC、コンソール、ノートPC と互換、USB がタッチ信号と電源を供給
• システム構成により低消費電力の可能性があり、バッテリー駆動設計にも適する
• 小型画面でも鮮明な表示が可能で、操作パネルや HMI に有用
• IPS 技術により広い視野角と安定した色再現
• 高輝度により明るい環境での視認性が向上

技術パラメータ（表）
Model: T070GBP002
サイズ：7 inches
LCD タイプ：TFT
表示タイプ：IPS
LCD インターフェース：RGB
ピン数：50Pin
解像度：1024×600
輝度：250 cd/m2
視認方向：全方向
視野角範囲：85/85/85/85 Deg.
コントラスト比：—
LCD 有効表示領域 (mm)：154.21×85.92
LCD 外形寸法 (mm)：165.00×125.00×3.5
アンチグレア / 反射防止 / 指紋防止：対応可
タッチ種別：静電容量式（Capacitive）
タッチポイント：5-10 Points
タッチ IC：GT911
タッチ構造：G+G
タッチインターフェース：IIC / I2C
タッチ硬度：6H
モジュール構成：PCAP Touch & LCD Display & PCB
PCB インターフェース：HDMI（表示・画像用）、USB（タッチ・電源用）
ケーブル：With / Without
動作温度：-10ºC ~ +50ºC
保存温度：-20ºC ~ +60ºC
ボンディング方式：Optical Bonding、Air Bonding
対応システム：Windows、Android、Linux 等
用途分野：産業制御、ホームオートメーション、医療機器、セルフサービス端末 等

技術仕様

• モデル：T070GBP002
• 表示サイズ：7 inches
• 解像度：1024 × 600
• パネルタイプ：TFT IPS
• 輝度：250 cd/m2
• タッチタイプ：PCAP 静電容量式（G+G）
• タッチコントローラ：GOODIX GT911
• タッチポイント：5-10
• インターフェース：HDMI（映像）、USB（タッチ＆電源）、RGB LCD インターフェース
• 動作温度：-10ºC ～ +50ºC
• 保存温度：-20ºC ～ +60ºC
• 外形寸法（mm）：165.00 × 125.00 × 3.5
• 有効表示領域（mm）：154.21 × 85.92
• ボンディング：Optical または Air bonding 対応
• 用途：産業制御、ホームオートメーション、医療機器、セルフサービス端末
