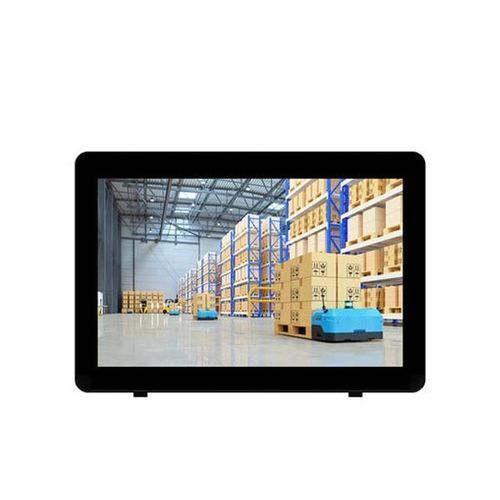

TFTディスプレイ モジュール T101GBP005

IPS方式マルチタッチスクリーンPCAP 容量型タッチスクリーン

製品概要
10.1インチ IPS 静電容量式タッチスクリーン、解像度1280×800、HDMIおよびUSBインターフェース。LCDモジュール、タッチ対応PCB、アクリル保護ケースを含むキットとして供給されます。Raspberry Piや組込みシステム向けに設計され、広視野角とマルチタッチ操作に対応します。

生産・在庫

• 生産状況: 生産中
• 在庫数量: 10個

主要な表示機能

• 表示: 10.1インチ IPS
• 解像度: 1280×800
• 視野角: 85/85/85/85 Deg
• 輝度: 300 cd/m2
• 光学的ボンディングオプションにより反射を低減しコントラストを向上
• アンチグレア、反射防止、指紋防止処理が利用可能

タッチスクリーン機能

• タッチ方式: 静電容量式 (PCAP)
• 10点マルチタッチ対応
• タッチIC: GT9271
• タッチ構造: G+G
• タッチインターフェース: IIC (I2C)
• タッチ硬度: 6H

接続性と統合

• インターフェース: 表示とタッチ用のHDMI + USB
• 標準ディスプレイコントローラ用のLVDSインターフェースをサポート
• HDMIおよびUSBコントローラを含むPCBを同梱
• キットにアクリル保護ケースを含む
• Raspberry Pi 対応

性能と互換性

• 動作温度: -10ºC ~ +50ºC
• 保管温度: -20ºC ~ +60ºC
• 対応システム: Windows、Android、Linux
• 用途: 工業制御、ホームオートメーション、医療機器、セルフサービス端末、組込みシステム

技術仕様

• モデル: T101GBP005
• サイズ: 10.1 インチ
• LCDタイプ: TFT
• 表示タイプ: IPS
• LCDインターフェース: LVDS
• ピン数: 40Pin
• 解像度: 1280×800
• 輝度: 300 cd/m2
• 視認方向: All o'clock
• 視野角範囲: 85/85/85/85 Deg
• アクティブエリア (mm): 216.96 × 135.60
• モジュール外形寸法 (mm): 248.67 × 175.16 × 14.30
• アンチグレア / 反射防止 / 指紋防止: 利用可能
• タッチタイプ: 静電容量式
• タッチポイント: 10 Points
• タッチICチップ: GT9271
• タッチ構造: G+G
• タッチインターフェース: IIC (I2C)
• タッチ硬度: 6H
• モジュール構成: PCAP Touch & LCD Display & PCB & Acrylic Case
• PCBインターフェース: HDMI USB
• ケーブル: 有 / 無 (設定可能)
• 動作温度: -10ºC ~ +50ºC
• 保管温度: -20ºC ~ +60ºC
• ボンディング方法: Optical Bonding, Air Bonding
• 対応システム: Windows、Android、Linux
• 適用分野: 工業制御、ホームオートメーション、医療機器、セルフサービス端末
