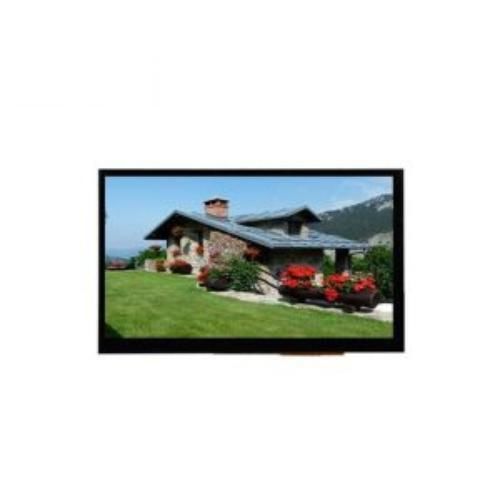

TFT LCDディスプレイ モジュール WTY070144A11-K01

IPS方式投影容量方式タッチスクリーンカラー

製品概要
7インチ静電容量式タッチパネルモジュール WTY070144A11-K01。1024x600 IPSディスプレイ、HDMI映像入力、USBタッチインターフェースを備えています。モジュールはTFT LCD、PCAP静電容量式タッチ（G+G）、HDMI+USB基板を統合。5V電源対応で、Raspbian、Windows、Android、Linux、Arch Linuxなどの一般的なOSと互換性があります。産業用HMI、キオスク、医療機器、組込みシステムに適しています。

特長

• 7インチ対角、ネイティブ解像度1024 x 600（SVGAワイド）、IPSにより広視野角を実現。
• オフアングルでも色再現とコントラストを維持するIPS搭載TFT LCD。
• 投影型静電容量方式（PCAP）、G+G構造、5点マルチタッチ対応。
• 光学ボンディングまたはエアボンディングの選択で内部反射を低減し、屋外での視認性を向上。
• 映像はHDMI、タッチはUSBで通信（構成によってはUSBがタッチ電源を供給）。
• アンチグレア／反射防止／防指紋などの表面処理オプションあり。

利点

• スペース制約のある用途や組込み設置に適したコンパクトな7インチフォームファクタ。
• 広視野角で均一な画質を提供するIPSパネルは監視用途に適合。
• 指先操作やマルチタッチジェスチャーに対応する応答性の高い静電容量式タッチ。
• 標準的なHDMIおよびUSBインターフェースにより迅速な組込みが可能。
• ボンディングと表面オプションが耐久性と屋外での視認性を向上。

技術仕様
Model: WTY070144A11-K01
Size: 7 inches
LCD Type: TFT
Display Type: IPS
LCD Interface: RGB
Pin No.: 50Pin
Resolution: 1024x600
Brightness: 220 cd/m2
Viewing Direction: All o'clock
Viewing Angle Range: 85/85/85/85 Deg.
Active Area (mm): 85.92 x 154.21
Module Outline Dimension (mm): 164.90 x 100.00 x 7.725
Anti-Glare / Anti-Reflection / Anti-Fingerprints: Available
Touch Type: Capacitive (PCAP)
Touch Points: 5 points
Touch Structure: G+G
Touch Interface: USB
Touch Hardness: 6H
Module Structure: PCAP Touch & LCD Display & PCB
PCB Interface: HDMI USB
Cables: With / Without
Operating Temperature: -10ºC ~ +50ºC
Storage Temperature: -20ºC ~ +60ºC
Bonding Method: Optical Bonding, Air Bonding
Support System: Windows, Android, Linux etc.
Application Fields: Industrial control, home automation, medical devices, self-service terminals, embedded systems

仕様

• Model: WTY070144A11-K01
• Diagonal Size: 7 inches
• Native Resolution: 1024 x 600 (IPS)
• Brightness: 220 cd/m2
• Active Area: 85.92 x 154.21 mm
• Module Dimensions: 164.90 x 100.00 x 7.725 mm
• Touch: PCAP capacitive, G+G structure, 5-point multi-touch, touch hardness 6H
• Interfaces: LCD RGB, PCB HDMI + USB (USB for touch)
• Pin Count: 50Pin
• Bonding Options: Optical bonding or air bonding
• Operating Temp: -10ºC to +50ºC; Storage Temp: -20ºC to +60ºC
• Surface: Anti-glare / anti-reflection / anti-fingerprint available
• Typical Applications: Industrial control, home automation, medical devices, self-service terminals, embedded systems
