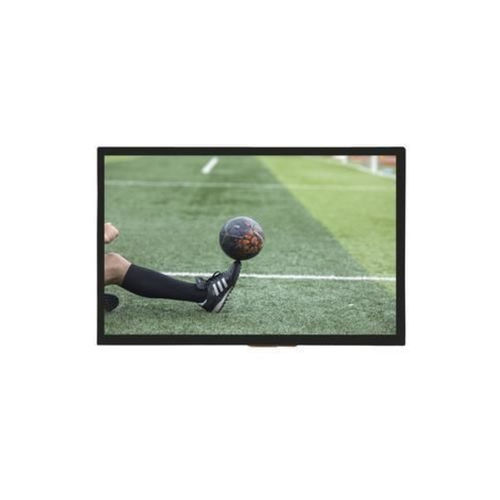

TFT LCDディスプレイ モジュール T101GBP003IPS方式PCAP 容量型タッチスクリーンマルチタッチスクリーン
お気に入りに追加する
商品比較に追加する
特徴
- 画面のタイプ
- TFT LCD, IPS方式, マルチタッチスクリーン, PCAP 容量型タッチスクリーン
- タイプ
- カラー
- 形式
- 1280 x 800
- 画面サイズ
- 10.1インチ
- 応用
- 産業用, ビジュアル コミュニケーション, 車両用, 医療用
- インターフェース
- LVDS（小振幅差動信号方式）, HDMI（高精細度マルチメディアインターフェース）, I2C, USB
- 設定/マウント
- パネル設置用, キオスク
- 探索システム
- Linux, Android
- その他の特徴
- 広角視界式, 制御機付, 日光可読, インタラクティブ, 調整可能光強度
- 長さ
229.46 mm
(9.034 in)- 幅
149.1 mm
(5.8701 in)- 厚さ
4.9 mm
(0.193 in)- 使用温度
最大: 50 °C
(122 °F)最少: -10 °C
(14 °F)
詳細
製品概要
10.1インチ タッチスクリーンディスプレイ（型番 T101GBP003）：TFT LCD（IPS）パネルとPCAP静電容量式タッチパネル（G+G構造）を組み合わせたHDMI＋USBインタラクティブディスプレイキットです。タッチコントローラはGOODIX GT9271で、IIC（I2C）経由で10点マルチタッチをサポートします。広視野角、屋外での視認性、低電力動作（5V）に対応しています。
主要表示特徴
タッチパネルの特徴
互換性と汎用性
用途
生産・在庫
生産状況：量産中
在庫数：10台
技術仕様
型番：T101GBP003
サイズ：10.1インチ
LCDタイプ：TFT
表示タイプ：IPS
LCDインターフェース：LVDS
ピン数：40Pin
解像度：1280 x 800
輝度：200 cd/m²（表） — 350 cd/m²（概要）
視野方向：All o'clock
視野角範囲：85/85/85/85°
有効表示領域（mm）：216.96 x 135.60
モジュール外形寸法（mm）：229.46 x 149.10 x 4.90
アンチグレア / 反射防止 / 耐指紋：対応可能
タッチ種別：静電容量式（PCAP）
タッチポイント：10点
タッチICチップ：GOODIX GT9271
タッチ構造：G+G
タッチインターフェース：IIC（I2C）
タッチ硬度：6H
モジュール構成：PCAPタッチ＋LCDディスプレイ＋PCB（CTP Touch + LCD Display + HDMI PCB）
PCBインターフェース：HDMI、USB
ケーブル：有無選択可（オプション）
動作温度：-10°C〜+50°C
保管温度：-20°C〜+60°C
接合方法：Optical Bonding、Air Bonding
対応システム：Windows、Android、Linux等
適用分野：産業用制御、ホームオートメーション、医療機器、セルフサービス端末等
追加注意事項
- タッチコントローラ：GOODIX GT9271；タッチ構造 G+G；タッチインターフェース IIC（I2C）。
- 機構的な組み込み用にモジュール外形および有効表示領域の寸法を提供します。
仕様一覧
10.1インチ タッチスクリーンディスプレイ（型番 T101GBP003）：TFT LCD（IPS）パネルとPCAP静電容量式タッチパネル（G+G構造）を組み合わせたHDMI＋USBインタラクティブディスプレイキットです。タッチコントローラはGOODIX GT9271で、IIC（I2C）経由で10点マルチタッチをサポートします。広視野角、屋外での視認性、低電力動作（5V）に対応しています。
主要表示特徴
- 解像度：1280 x 800、明瞭な表示
- IPS TFTパネルにより広い視野角と色再現の均一性
- 屋外での視認性（サンライトリーダブル）対応オプション
- Optical bonding / tape bonding による視認性・耐久性向上オプション
- 低消費電力：5V給電
タッチパネルの特徴
- PCAP静電容量式タッチ、G+G構造
- 10点マルチタッチ対応
- 6H硬度の強化ガラス（耐擦り傷性）
- タッチIC：GOODIX GT9271
- タッチインターフェース：IIC（I2C）
互換性と汎用性
- 対応OS：Windows、Android、Linux（Raspbian、Arch Linux含む）、Raspberry Pi
- インターフェース：表示用HDMI、タッチ・電源用USB（標準構成）
用途
- 産業用制御：HMIパネル、機械操作インタフェース、監視システム
- ホームオートメーション：制御パネル、セキュリティシステム
- 医療機器：患者端末、診断表示装置
- セルフサービス端末：キオスク、ATM、発券・案内表示
- 教育：インタラクティブホワイトボード、学習端末
- 小売：POSシステム、インタラクティブディスプレイ
- 車載：車載インフォテインメント、ナビゲーション表示
- その他：デジタルサイネージ、携帯型ゲーム機、メディアプレーヤー、ロボティクス
生産・在庫
生産状況：量産中
在庫数：10台
技術仕様
型番：T101GBP003
サイズ：10.1インチ
LCDタイプ：TFT
表示タイプ：IPS
LCDインターフェース：LVDS
ピン数：40Pin
解像度：1280 x 800
輝度：200 cd/m²（表） — 350 cd/m²（概要）
視野方向：All o'clock
視野角範囲：85/85/85/85°
有効表示領域（mm）：216.96 x 135.60
モジュール外形寸法（mm）：229.46 x 149.10 x 4.90
アンチグレア / 反射防止 / 耐指紋：対応可能
タッチ種別：静電容量式（PCAP）
タッチポイント：10点
タッチICチップ：GOODIX GT9271
タッチ構造：G+G
タッチインターフェース：IIC（I2C）
タッチ硬度：6H
モジュール構成：PCAPタッチ＋LCDディスプレイ＋PCB（CTP Touch + LCD Display + HDMI PCB）
PCBインターフェース：HDMI、USB
ケーブル：有無選択可（オプション）
動作温度：-10°C〜+50°C
保管温度：-20°C〜+60°C
接合方法：Optical Bonding、Air Bonding
対応システム：Windows、Android、Linux等
適用分野：産業用制御、ホームオートメーション、医療機器、セルフサービス端末等
追加注意事項
- タッチコントローラ：GOODIX GT9271；タッチ構造 G+G；タッチインターフェース IIC（I2C）。
- 機構的な組み込み用にモジュール外形および有効表示領域の寸法を提供します。
仕様一覧
- 型番：T101GBP003
- 表示サイズ：10.1インチ
- 解像度：1280 x 800（HD）
- パネル種別：TFT LCD（IPS）
- LCDインターフェース：LVDS
- モジュール寸法：229.46 x 149.10 x 4.90 mm
- 有効表示領域：216.96 x 135.60 mm
- 輝度：200 cd/m²（表） / 350 cd/m²（概要）
- 視野角：85/85/85/85°
- タッチ：PCAP静電容量式、G+G構造、10点
- タッチIC：GOODIX GT9271
- タッチインターフェース：IIC（I2C）
- タッチ硬度：6H
- ポート：HDMI（表示）、USB（タッチ＆電源）
- 電源：5V
- 動作温度：-10°C〜+50°C；保管温度：-20°C〜+60°C
- ボンディング：Optical Bonding / Air Bonding
- アンチグレア / 耐指紋：対応可能
- 代表的な用途：産業用制御、ホームオートメーション、医療、セルフサービス端末、POS、教育、車載、デジタルサイネージ、ロボティクス
