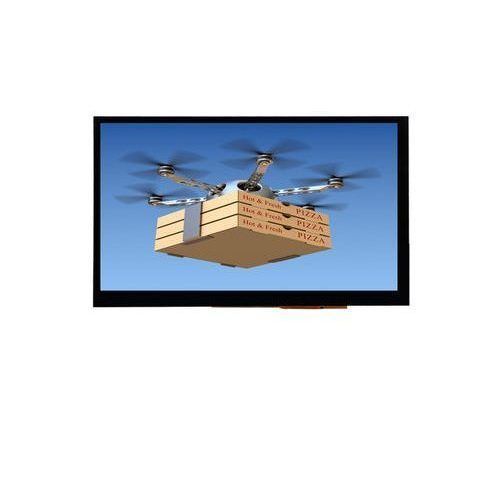

TFT LCDディスプレイ モジュール T070GBP001

容量方式タッチスクリーンマルチタッチスクリーンカラー

製品概要
7インチ静電容量式タッチスクリーンLCDモジュール T070GBP001。TFT LCDパネル、G+G PCAP静電容量式タッチパネル、HDMI+USB制御基板で構成されています。解像度800×480、輝度450 cd/m²、USBタッチインターフェースを備え、SBC（例：Raspberry Pi）やその他HDMI出力機器で駆動される組込み機器や産業用HMIに適しています。

主な特長

• サイズ：7インチ、解像度800×480（SD）
• パネル：TFT LCD、表示タイプTN
• 輝度：450 cd/m²
• タッチ：G+G静電容量式マルチタッチ、最大5点
• タッチコントローラ：Goodix GT911Sh（I2C参照）
• インターフェース：LCDはRGB、タッチはUSB、PCBインターフェースはHDMI + USB
• 電源：5V駆動に対応

利点

• スペース制約のある産業用機器向けのコンパクトな7インチフォームファクタ
• 最新のHMI設計に適した高感度の静電容量式マルチタッチ入力
• HDMI出力機器やシングルボードコンピュータとの広範な互換性
• 高解像度ディスプレイに比べて低消費電力

生産と在庫
生産状況：量産中
在庫数：10台

追加仕様
構造：G+G（カバーガラス＋センサガラス）。タッチ硬度：6H。モジュール構成：PCAPタッチ＋LCD表示＋PCB。ケーブル：有無選択可。動作温度：-10°C ～ +50°C。保存温度：-20°C ～ +60°C。ボンディング方式：光学結合（Optical Bonding）またはエアボンディング（Air Bonding）。対応OS：Windows、Android、Linux、Raspbian、Arch Linux等。

仕様 / 技術仕様

• モデル：T070GBP001
• サイズ：7インチ
• LCD種別：TFT
• 表示タイプ：TN
• LCDインターフェース：RGB
• ピン数：50Pin
• 解像度：800×480
• 輝度：450 cd/m²
• 視野方向：6時方向
• 視野角：70/70/60/70°
• コントラスト比：700:1
• LCD有効表示領域（mm）：154.21 × 85.92
• 外形寸法（mm）：165.00 × 100.00 × 3.50
• 防眩/反射防止/防指紋：対応
• タッチ方式：静電容量式
• タッチポイント：5点
• タッチIC：Goodix GT911Sh（参照）
• タッチ構造：G+G
• タッチインターフェース：USB
• タッチ硬度：6H
• モジュール構造：PCAP Touch & LCD Display & PCB
• PCBインターフェース：HDMI + USB
• ケーブル：有無オプション
• 動作温度：-10°C ～ +50°C
• 保存温度：-20°C ～ +60°C
• ボンディング方式：Optical Bonding、Air Bonding
• 対応システム：Windows、Android、Linux、Raspbian、Arch Linux 等
• 用途分野：産業用制御、ホームオートメーション、医療機器、セルフサービス端末、組込みシステム
