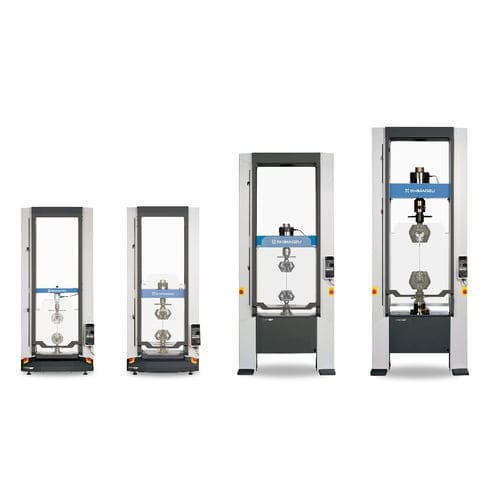

圧縮試験機 AGS-X2 series

伸長電動式コンピュータ制御

概要
ShimadzuのAUTOGRAPH AGS-X2 Seriesは、引張および圧縮の幅広い用途に対応する実用的な試験ソリューションを提供します。高度な制御、直感的な操作、安全機能をコンパクトな筐体にまとめ、品質管理や研究開発の現場に適しています。

ソフトウェア
標準でTRAPEZIUM X-Vデータ処理ソフトを搭載し、試験の制御と解析を包括的にサポートします。入門向けのTRAPEZIUM LITE Xもオプションで利用可能です。

コストパフォーマンス
AGS-X2は実務的で経済的な試験性能を提供します。測定された荷重およびひずみデータに基づくリアルタイムの自動チューニングにより、応力・ひずみ制御を容易にします。AUTOTUNING機能はISO 6892に準拠したひずみ制御をサポートします。

用途例（表）
鉄・鋼 — 従来の応力制御に加え、ひずみ制御による引張試験の需要が増加しています。適用規格：ISO 6892、JIS Z2241。
プラスチック・樹脂 — 規格で求められる極小ひずみ領域での弾性率測定が可能です。適用規格：ISO 527、ISO 178、JIS K7171。
セラミックス — 微小な変位で破壊されやすいため、試験開始時からの精密な制御が必要です。

高精度ロードセルと計測
1/500〜1/1の広い保証精度範囲を持つロードセルを採用し、ほとんどの試験をロードセルや治具を交換せずに実施可能です。1 msの高速サンプリングにより強度変化の取りこぼしを防ぎ、S–S曲線の精度を向上します。

安全性向上

• 安全機能：試料セットや戻し動作中に荷重変動が設定値を超えると試験機を停止します。
• ワンタッチストロークリミッタ：スイッチでストローク制限を簡単に設定できます。
• 保護カバー：スライド式の飛散防止カバー。開放時はインターロックにより試験を無効化します。
• 非常停止スイッチ（2系統）：20 kN〜300 kNフレームの両側に配置されています。

スマーターな作業空間 — 新機能と強化機能
新機能・強化機能により試験をより簡単かつ効率的に行えます。主な特徴：

• 保護カバー：垂直スライド式の安全ガード（インターロック付）；片手で開閉可能。
• ワンタッチストロークリミッタ：pinch＆slide操作でクロスヘッドのストローク制限を確実に固定。
• ロードセル：高精度タイプの精度は表示値の±0.5％；定格値は校正ケーブルに記録され、接続時に自動認識。
• クロスヘッド：試験速度最大2,000 mm/min、戻し速度最大2,200 mm/min（20 kNフレーム）で反復試験時間を短縮。
• 引張・圧縮共通ジョイント（20–300 kNフレーム）：治具交換を容易にする共通ジョイント；安全な着脱設計。
• メイン操作パネル：PCなしで試験条件を作成・保存して操作可能；自動エクステンソメータ制御を含むジョグホイール；パネル角度可動；表示言語選択（英語/中国語）。
• 非常停止スイッチ：サーボアンプへの電源を遮断し、緊急時にクロスヘッドの動作を即座に停止します。

ダウンロード＆ドキュメント
製品パンフレット、付属品資料（グリップ、圧縮用プレート、治具）および布地・引張試験向けの適用事例資料は、製品ページからPDFでダウンロードできます。

仕様（技術仕様）

• 製品シリーズ：AUTOGRAPH AGS-X2 Series
• 付属ソフトウェア：TRAPEZIUM X-V（標準）；TRAPEZIUM LITE X（エントリーオプション）
• ロードセル精度範囲：1/500〜1/1
• 高精度ロードセル精度：表示値の±0.5％（高精度タイプ）
• サンプリング速度：1 ms
• クロスヘッド速度（20 kNフレーム）：試験 2,000 mm/min、戻し 2,200 mm/min
• 安全機能：ワンタッチストロークリミッタ、インターロック付保護カバー、非常停止スイッチ（2系統、20–300 kN）
• 引張・圧縮共通ジョイント（20–300 kN）
• メイン操作パネル：試験条件のプログラム保存、ジョグホイール制御、可動パネル、表示言語選択（英語/中国語）
• 参照規格：ISO 6892、ISO 527、ISO 178、JIS Z2241、JIS K7171
