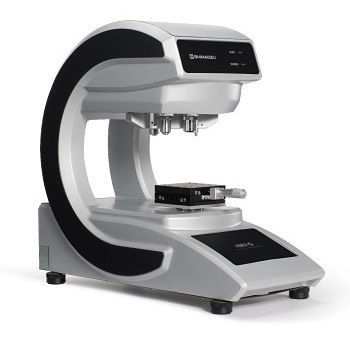

ビッカース硬度計 HMV-G

micro Vickers卓上自動車用

概要
HMV-Gシリーズのマイクロビッカース硬さ試験機は、研究および生産における品質管理向けに標準化されたビッカース硬さ測定を提供します。ラインアップには、印痕長の自動測定用CCDカメラを内蔵したG31、G21、電動リボルバー・XYZを備えた全自動のFA系、光学ヘッドを備えた手動機などが含まれます。カラーカメラモデルや電動マイクロメーター付きXYステージもオプションで利用可能です。

特長

• 自動長さ測定（G31シリーズ）：内蔵CCDカメラとソフトウェアにより、ビッカース印痕の標準化された自動読取が可能です。
• オペレータ志向のソフトウェア（G31シリーズ）：主要な操作手順が直感的に設計され、複数オペレータでの再現性のある運用を支援します。
• 自動化機能（FA/XYシリーズ）：電動リボルバーおよびXYZステージにより無人連続試験が可能；電動マイクロメーター付きXYステージにより正確な自動位置決めと試料全体画像・エッジの自動認識（G31-FA）を実現します。

ダウンロード / ドキュメント（タイトル）

• Shimadzu Analytical and Measuring Instruments（パンフレット）
• HMV-G Series - Micro Vickers Hardness Tester（パンフレット）
• 適用事例：Multifaceted Evaluation of EV Drive Motor Shaft Produced by Radial Forging；Evaluation of EV Drive Motor Shaft by Radial Forging Process - Confirmation of Correlation between Hardness Distribution and Element Distribution；Measuring the Vickers Hardness on the Shanks of Hardened Screws in Accordance with ISO 18203 (JIS G 0559)
• マニュアル：HMV-G31-FA/G-FA, HMV-G31-XY/G-XY Instruction Manual；HMV-G31/G21 Instruction Manual；Instruction Manual - Software Installation

用途

• ラジアル鍛造によるEV駆動軸を含む、鍛造部品や加工部品の硬さ評価（品質管理・研究開発）。
• 硬さ分布と元素分布の相関評価を行う材料評価。
• ISO 18203 / JIS G 0559 に準拠した、焼入れねじの軸部のビッカース硬さ測定などの適合性試験。

技術仕様

• 製品分類：マイクロビッカース硬さ試験機（HMV-Gシリーズ）、G31、G21、FA、XY などのモデルを含む。
• 光学系：印痕長自動測定用の内蔵CCDカメラ（G31）；カラーカメラはオプション；手動用光学ヘッドも選択可。
• 測定機能：印痕長の標準化された自動測定およびビッカース硬さの自動読取機能。
• 自動化オプション：電動リボルバーおよび電動XYZを備えた全自動FA機；電動マイクロメーター付きXYステージ；試料全体画像およびエッジの自動認識機能（G31-FA）。
• ソフトウェア：専用PCソフトウェア（主要操作を案内するシーケンス）；ソフトウェアインストール手順書あり。
• ドキュメント：製品パンフレット、適用事例、取扱説明書がダウンロード可能。
