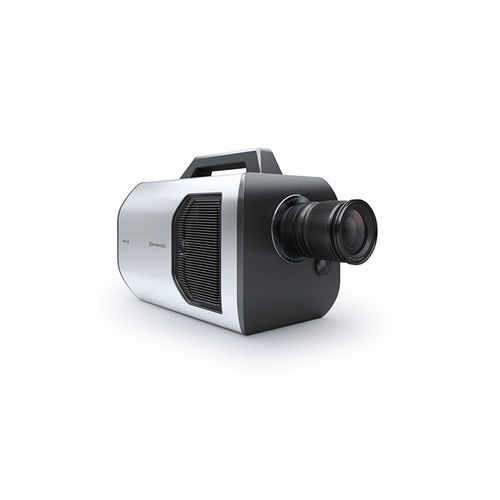

デジタルカメラ HPV-X3

産業用化学用途研究開発用

概要
研究や産業用途における超高速現象の可視化と解析。HyperVision HPV-X3は最大20百万フレーム/秒の撮影が可能で、高感度かつ同期録画機能を備え、DICなどの高度な時系列解析ワークフローを支援します。

輸出規制
Any export of a Shimadzu High-Speed Camera, HPV-X3/HPV-X2/HPV-X/HPV-2, is subject to export control regulations of the nation, based on Part 2 of the NSG guideline, 5.B.3.

主な特徴

• 撮影速度の広い範囲で高い画像解像度：20 Mfpsで約300,000画素。
• 外部入出力による同期撮影（同期精度5 ns）。
• 実験・産業用途の多様な構成に対応する柔軟な設計と操作性。
• DICなど高度な解析に適した高感度イメージングセンサー。

動画

• DIC Analysis for High-Speed Tensile Testing of CFR
• Observing Blast and Shock Waves During Detonation of Micro-Explosives
• Expansion and Contraction of Bubbles in Polyvinyl Alcohol (PVA) Gel and related microbubble observations
• HyperVision HPV-X3 High-Speed Video Camera (メーカー提供動画)

ダウンロード

• カタログ：HyperVision HPV-X3（PDF、約4.36MB）

用途（ドキュメント）

• 3D-DIC Analysis in Compression Test of Glass Tube | 2026-01-20
• Observation of High-Frequency Oscillations of Water Vapor Microbubbles Using the HPV-X3 | 2025-06-03
• Fracture Observation in Glass Ring-on-Ring Bending Tests Using HPV-X3 | 2025-06-03

技術仕様

• モデル：HPV-X3
• シリーズ：HyperVision
• 最大撮影速度：20,000,000フレーム/秒（20 Mfps）
• 20 Mfps時の解像度：約300,000画素
• 同期精度：5 ns
• 同期撮影用外部I/O（トリガー／同期）
• DIC等の高速解析に最適化された高感度センサー
• 各種解析ソフトウェアに対応
