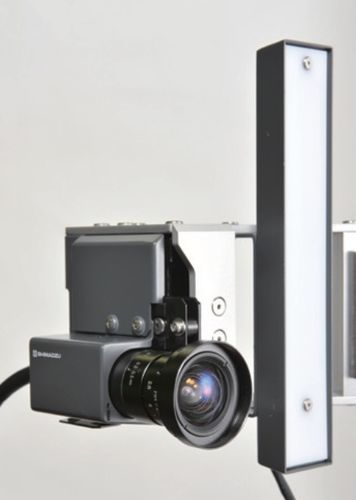

ビデオ伸び計 TRViewX

横断軸方向伸長

概要
TRViewXは、非接触のデジタルビデオ伸長計で、高精度な伸長測定と幅変化の測定が可能です。フィルムや薄物、細幅試料など幅広い材料試験に対応し、チャンバー内の大気制御下での試験にも試料に接触せずに使用できます。伸長測定はISO 9513 クラス0.5 / JIS B 7741 クラス0.5に準拠し、幅測定はISO 9513 クラス1 / JIS B 7741 クラス1に準拠します。ISO 527、JIS K7161、ASTM D638などのプラスチック引張試験規格に適合し、75 mmゲージ長（タイプA1）に対応します。

特長

• 高精度伸長測定（ISO 9513 クラス0.5 / JIS B 7741 クラス0.5）
• 幅変化の測定機能（ISO 9513 クラス1 / JIS B 7741 クラス1）
• フィルム、箔、薄物や細幅試料に適した非接触の光学/ビデオ測定
• 単眼および二眼（デュアル）カメラモデルの選択肢
• 高輝度LED照明

ソフトウェア連携
Trapezium X 試験ソフトウェアと完全に連携し、同期データ取得、画像のキャプチャおよび報告書への画像挿入が可能です。

適用例（抜粋ドキュメント）
Documents | Creation Date
Value Determination with Video Type Non-Contact Extensometer (ISO 10113:2020) | 2024-03-06
MMB Test of CFRP in Conformance with ASTM D6671 - Material Testing System | 2017-10-04
Shear Test of Composite Material (V-Notched Rail Shear) - Material Testing System | 2017-06-27

ビデオ（例）

• TRViewX Non-Contact Digital Video Extensometer - Example of Plastic Measurements
• TRViewX Non-Contact Digital Video Extensometer - Example of Open Hole CFRP Plate Measurements

技術仕様

• 測定原理：非接触デジタルビデオ伸長計
• 伸長精度：ISO 9513 クラス0.5 / JIS B 7741 クラス0.5
• 幅測定精度：ISO 9513 クラス1 / JIS B 7741 クラス1
• 適合規格：ISO 527、JIS K7161、ASTM D638（タイプA1、ゲージ長75 mm対応）
• 適用試料：フィルム、箔、薄物や細幅材料、大気制御試験用試料
• モデル：単眼および二眼カメラ構成
• 照明：高輝度LED照明
• ソフトウェア：Trapezium Xとの連携による画像取得と報告書作成
