電動サーボアクチュエータ NJ-SERVO

リニアサーボ モーターサーボモーター

概要

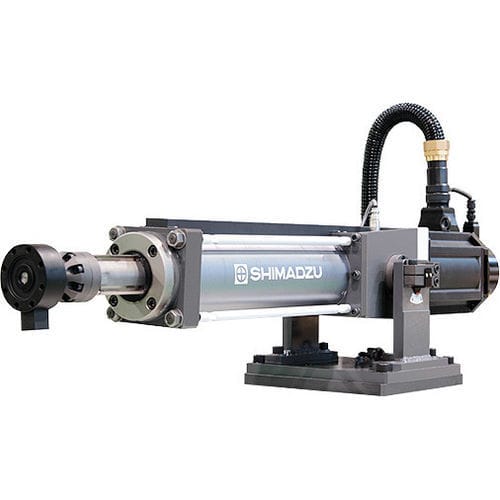

NJ-SERVO 電動アクチュエータは、専用のサーボモータとストローク変位測定センサーを備えた電動駆動システムを採用し、高精度な試験制御を実現します。油圧式アクチュエータと比べてシステム構成が簡素で、保守が容易であるとともに、消費電力と設置スペースの削減が可能です。本システムは、多様な試験に対応する高い拡張性を持ち、車体や航空機の本体・アセンブリの耐久評価から単体部品の耐久試験、複数のアクチュエータを組み合わせた多軸試験や単軸試験、正弦波から実働波形のシミュレーション試験まで幅広く対応します。

特長

• 静的試験および動的試験で同等の試験力容量を保証
• 最大72 cm/secの高速試験に対応
• 高いピーク再現性と高精度な測定・制御
• 同等仕様の油圧アクチュエータと比較して約75%の省電力を実現。試験ごとに必要な出力のみを供給
• 油圧システムよりシンプルな構成で、保守性向上と省スペース化を実現
• アセンブリ耐久試験、部品試験、多軸・単軸試験などさまざまな試験への高い拡張性
• 正弦波から実働波形のシミュレーションまでの波形に対応
• サーボアンプとコントローラのみで駆動可能、システム統合が容易

ダウンロード

• Shimadzu Analytical and Measuring Instruments [PDF / 11.13MB]
• Instruments for Evaluations Rubber and Plastics [PDF / 2.46MB]
• Dynamic and Fatigue Testing Systems [PDF / 68.74MB]
• NJ-SERVO - Electric Motor Driven Actuator [PDF / 10.58MB]

マニュアル

• NJ-SERVO 取扱説明書 [PDF / 3.17MB]

適用例
Documents | Creation Date
Three-Point Bending Fatigue Tests of Welded Material Using the SEM Servopulser | 2024-11-19
Shear Fatigue Testing of Adhesives | 2024-11-19

仕様

• 製品種別：電動駆動アクチュエータ（サーボモータ駆動）
• 高精度制御用のストローク変位測定センサー
• 専用サーボモータによる高精度な試験制御
• 最大試験速度：最大72 cm/sec
• 静的試験と動的試験で同等の力容量
• 高いピーク再現性と高精度な測定・制御
• 油圧式アクチュエータに比べ大幅な省電力（約75%）
• 油圧式よりシンプルなシステム構成、保守性向上、省スペース
• 単軸・多軸構成や広範な試験波形をサポート
• サーボアンプとコントローラのみで駆動可能
