圧縮試験機 AGS-V series

湾曲伸長疲労

概要

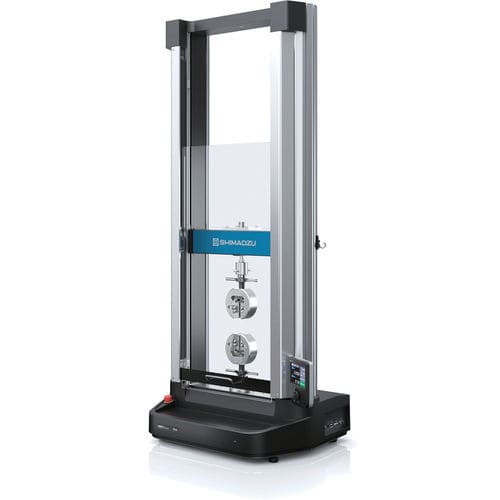

Shimadzu Corporation の AUTOGRAPH AGS-V Series は、卓上型の万能試験機で、引張、圧縮、曲げおよび周期試験に対応します。試験力は 1 N から 10 kN をカバーし、研究室および生産現場向けに試験方法を構成可能です。

主な特長

• 高い戻り速度と広い速度範囲：試験サイクルを短縮し、多様な条件でのスループットを向上します。
• 高度なデータ処理：5 kHz の高速データ取得により、外部データベースへの統合や USB への保存が容易です。
• 操作性に配慮した設計：Automatic Jig Distance により位置決めを簡素化し、ハンドヘルド操作子で単独動作が可能です。

用途と試験モード

• 代表的な試験：引張、圧縮、曲げ、周期試験。
• TrapeziumX-V ソフトウェアによるカスタム試験や、ハンドコントローラによるスタンドアローン試験が可能です。
• 光学式やひずみゲージ式のエクステンソメータに対応し、専用治具をオプションで装着できます。

コントローラとインターフェース
高視認性のカラー LCD とコンテキストに応じた表示を行うハンドヘルド操作子を備えています。スタンドアローンでの試験実行、USB への結果保存、ラボシステムとの連携のためのリモートアクセスが可能です。

安全性と操作性
標準でポリカーボネート製の保護カバーを装備し、開放時は動作をロックするインターロックを備えます。インテリジェントクロスヘッドは位置を認識し、衝突警告と治具到達時の自動停止を行います。過負荷検出、接触検出、非常停止も搭載しています。

自動化および高度機能
起動時の自動荷重校正、試料保護による初期荷重の除去、工具や試料の配置を最適化する Multi-Table、オプションの防散カバー（インターロック付）などを利用できます。自動診断機能や動作音の設定により保守性を支援します。

サンプリングと性能
最大 5 kHz（0.2 ms）での高速データ取得により、急速な現象を記録できます。クロスヘッドの位置決め分解能は精密試験に適しており、モデルにより試験室高さ・幅が異なり各種治具に対応します。

ビデオ（タイトル）

• Autograph AGS-V Series
• The Procedure for Material Testing Using AGS-V
• Creation of Test Conditions by the Operation Controller
• Elimination of Initial Load by Specimen Protection
• Intelligent Crosshead
• Multi-table
• Safety Cover

技術仕様

• 試験力範囲：1 N 〜 10 kN。
• 速度範囲：0.0005 〜 1500 mm/min。戻り速度は最大 1650 mm/min。
• データサンプリング：最大 5 kHz（0.2 ms）。
• 力の保証精度範囲：1/1000（型式により異なる）。
• エクステンソメータ対応：光学式エクステンソメータ対応、追加信号用オプションカードあり。
• コントローラ：カラー LCD パネル、ハンドヘルド操作子、スタンドアローン運転および USB 保存に対応。
• 安全機能：ポリカーボネート製保護カバー（インターロック）、過負荷検出、接触検出、非常停止、クロスヘッド自動停止。
• 付属品・オプション：空気圧フラットグリップ、クリップグリップ、ネジ式フラットグリップ、ローラーグリップ、圧縮プレート、T溝プレート、試験ジグ、オプションの安全カバー。
