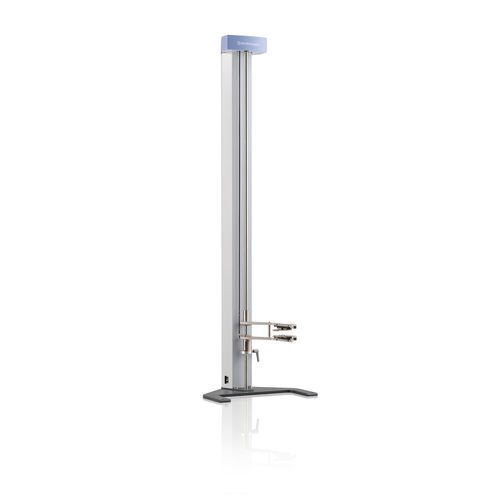

ビデオ伸び計 DSES-1000

軸方向ロングストローククリップ留め

概要
ゴムおよびその他の軟質材料の引張試験において、試験片の破断点までの変位を測定できる長行程接触式エクステンソメータです。上下のアームは単一操作でゲージ位置に固定され、各アームが試料の伸びを独立して追従します。

特長

• 最大ストローク1000 mm。ゲージ長10 mmで最大4000%の伸び、20 mmで2000%、25 mmで1600%、40 mmで1000%の測定が可能。アームの脱落を防ぐ浮動アーム機構（特許出願中）を採用しています。
• 変位50 mm〜1000 mmの範囲で相対伸長の測定精度±0.2%を実現し、長距離の変位を高精度で測定できます。
• 試料へのエクステンソメータ端のセンタリングが容易な側方クイッククランプ機構。チャッキング前に試料へ取り付けることも可能です。

ビデオ

• DSES-1000 Long-Travel Extensometer for Soft Materials（製品動画）

仕様

• タイプ：長行程接触式エクステンソメータ
• 最大移動距離：1000 mm
• 伸長能力：10 mmゲージで最大4000%／20 mmで2000%／25 mmで1600%／40 mmで1000%
• 測定精度：変位50〜1000 mmで相対伸長±0.2%
• アーム機構：浮動アーム機構（特許出願中）
• 取り付け：側方クイッククランプ；上下アームは独立して固定
• 用途：ゴムおよびその他の軟質材料の引張試験（破断点まで）
