油圧式プレス機 PRT 400曲げプロセス生産用
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 油圧式
- 機能
- 曲げ, プロセス, 生産用
- 応用
- 産業用, 修復, スチール用, アルミニウム用, チューブ
- 構造
- スライド, トラベリングコラム
- 制御
- PLC制御, 手動制御
- その他の特徴
- 横型, 修理店用, デジタル, ワイド
- 圧力能力
400 tf
- 開口部
1,200 mm
(47 in)- ストローク
500 mm
(19.685 in)- 台幅
1,100 mm
(43 in)- 最大圧力
350 bar
(5,076 psi)- 作業速度
20 mm/s
- 油圧ポンプ動力
10 kW
- 重量
18,000 kg
(39,683 lb)- 全長
700 cm
(276 in)- 全幅
260 cm
(102 in)- 全高
350 cm
(138 in)
詳細

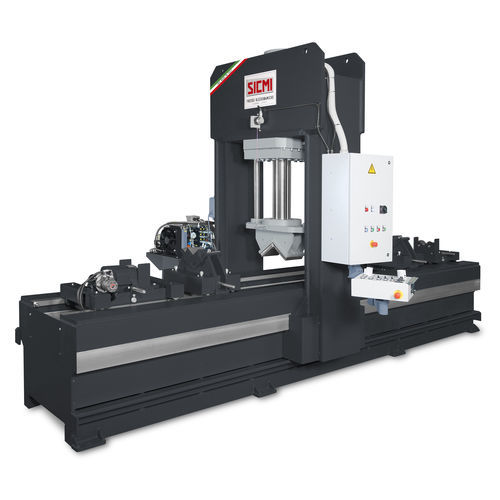

チューブや丸い金属プロファイルを矯正するために設計された可動式アップライトを備えた油圧プレス。
PRT 電気油圧プレスは、油圧モーターを介してプレスのメインベースに沿ってスライドする上部フレームで構成されています。
下部ベースには 4 つの手動スライド サポートがあり、その上に矯正する金属チューブが配置されます。
2 つの中央サポートはプレス段階で金属プロファイルを支持する主な目的を持ち、一方 2 つの側面サポート (そのうちの 1 つは電動式) はチューブを持ち上げて回転させる機能を持ちます。
倍速油圧シリンダは移動式アップライトに配置され、金属パイプの矯正作業を実行するために必要な機器が取り付けられています。
PRT メカニカルワークショッププレスには、Rexroth ソレノイドバルブ、Siemens PLC、および作業割り当ての設定、プレス時間と操作圧力の設定用の Siemens KTP700 タッチスクリーン ディスプレイが標準装備されています。
アクセサリー
比例電磁弁の搭載によりシリンダの位置・圧力精度が向上
減圧弁付空気・油熱交換器
