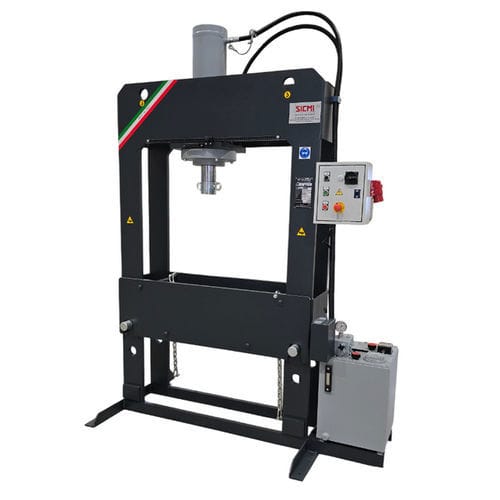

油圧式プレス機 PSS 150 NC

電動・油圧手動式スタンピング

製品詳細
油圧ワークショッププレスは、板金の矯正、ベアリング、ボルト、ワッシャーの組み立てと分解、成形または材料の変形作業を含むさまざまなプロセスに適しています。

プレスフレームは完全に溶接されたフライス加工の鋼で作られており、機械が最も高い圧力にも耐えることができます。PSS-NC油圧プレスは、メンテナンスおよび修理ワークショップや工業プラントでの集中的な使用に適しています。

大きな前面開口部により、長いまたは幅の広い部品を簡単に配置できます。PSS-NC油圧ワークショッププレスの作業面は中空であり、高さで材料を処理することができます。作業サポート面はオプションの装備として利用可能です。

PSS-NCプレスは350 mmのピストンストロークを持ち、29 mm/秒未満で動作する2速制御ユニットが装備されています。これは、ピストンの下降速度が10 mm/秒を超えるプレスに対する現在のCE安全規制に従って、レバーとボタンを同時に使用して操作されます。作業プラットフォームの持ち上げは、油圧シリンダーに接続されたチェーンを介して行われ、作業面のブロックはスチールチューブを使用して行われ、不要な動きを排除します。

PSS-NC油圧ワークショッププレスは、手動制御の横移動可能な移動シリンダーも装備されています。この機能により、シリンダーを横に移動し、金属部品を動かさずに作業したい板金の正確なポイントに下げることができます。基本バージョンでは、ハンドルを使用してピストンを手動で移動する必要があります。希望の位置は、金属グリッド上のノブを使用してロックされます。オプションとして、シリンダーはハンドホイールを使用して横方向に移動できます。フランジはラックに沿ってスライドし、任意のポイントで停止可能で、ピストンの動きをより簡単かつ正確にします。

PSS-NC電動油圧プレスは、標準で20から150トンで利用可能です。

アクセサリー

• 油圧シリンダーの上昇と下降の最大高さを調整するセンサー付きの半自動バージョン
• 作業サポート面
• V字型プリズム

標準アクセサリー

• 移動シリンダー – ハンドル付き
• 最大圧力バルブ
• 金属ブロック
• レバー保護
• 電気ケーブルの固定
• 油圧パイプの固定
• ストップフレックスアンカー
• 電流変圧器

オプションアクセサリー

• シリンダーリミットスイッチ
• V字型プリズムのペア
• ステムの回転防止装置
• 金属サポートプレート
• 移動シリンダー – ハンドホイール付き

特性 / 技術仕様

• モデル: PSS-NC
• シリンダーストローク: 350 mm
• ダブルスピード操作: <30 mm/秒
• 利用可能な容量: 20から150トン
• フレーム: 完全に溶接されたフライス加工の鋼
• シリンダーの横方向の移動: はい、手動またはオプションのハンドホイール付き
• 作業面: 中空、オプションのサポートプレート
• 操作: レバーとボタン (CE安全準拠)
• 作業プラットフォームの持ち上げ: 油圧シリンダーに接続されたチェーン
• 作業面のロック: スチールチューブ
• 移動シリンダー: 手動ハンドル (標準)、ハンドホイール (オプション)
