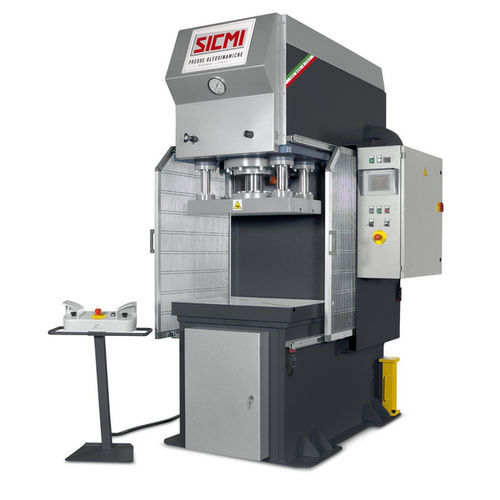

油圧式プレス機 MCL 35スタンピング絞り加工成型用
お気に入りに追加する
商品比較に追加する
特徴
- 動力源
- 油圧式
- 機能
- スタンピング, 絞り加工, 成型用
- 応用
- 板金用, 自動車産業用, 産業用, スチール用, アルミニウム用, 宇宙産業用
- 構造
- Ｃ形フレ−ム
- 制御
- 自動
- その他の特徴
- 縦型, 固定型, 修理店用, オーダーメイド, 複動式, 冷間, デジタル, 高速
- 圧力能力
35 tf
- 開口部
600 mm
(24 in)- ストローク
500 mm
(19.685 in)- 台幅
700 mm
(28 in)- 台の長さ
500 mm
(20 in)- 最大圧力
350 bar
(5,076 psi)- 作業速度
125 mm/s
- リターン速度
68 mm/s
- 接近速度
9 mm/s
- 油圧ポンプ動力
4 kW
- 全長
140 cm
(55 in)- 全幅
110 cm
(43 in)- 全高
230 cm
(91 in)
詳細
製品詳細
標準装備
オプションアクセサリー
特性 / 技術仕様
- スタンピング、引き抜き、板金変形用の油圧Cフレームプレス。
- MCL油圧プレスは、最大125 mm/秒の主シリンダーの接近速度を持ち、4つのガイドに沿ってスライドする可動上面と、プレスの一体構造にボルトで固定された固定下面を備えています。
- 両方のテーブルには、金型の迅速かつ簡単な固定のためのT字型の溝が装備されています。
- 油圧シリンダーのストロークは500mmで、作業プラットフォーム間のギャップは600mmです。
- Cフレームプレスは、Rexroth監視ソレノイドバルブを備えた油圧制御ユニットを装備しています。
標準装備
- Siemens CPUによるクォータ設定
- リミットスイッチセンサーによるシリンダー調整
- ダブルボタンを使用した自動移動制御
- 空気/油熱交換器
- 圧力スイッチ
- 側面保護金属フェンス
- CE適合証明書 – 「付属書IV」
オプションアクセサリー
- 前面光電バリア
- Siemensディスプレイによるデジタル制御
- 20から80トンのブランクホルダークッション
- ブランクホルダークッションのデジタル制御
- タイマー
- ピースカウンター
- 安全センサー付きの側面スライド保護ネット
- プリズマティックガイド
- 速度制御用比例バルブ
- 圧力制御用比例バルブ
- 接近速度と作業速度の個別管理
- 可変排出ピストンポンプ
- 独立した再循環を備えた空気/油交換器
特性 / 技術仕様
- 主シリンダーの接近速度: 最大125 mm/秒
- 油圧シリンダーのストローク: 500 mm
- 作業プラットフォーム間のギャップ: 600 mm
- 4つのガイドに沿ってスライドする可動上面
- 一体構造にボルトで固定された固定下面
- 金型固定用のT字型溝
- Rexroth監視ソレノイドバルブを備えた油圧制御ユニット
- Siemens CPU
- CE適合証明書 – 付属書IV
