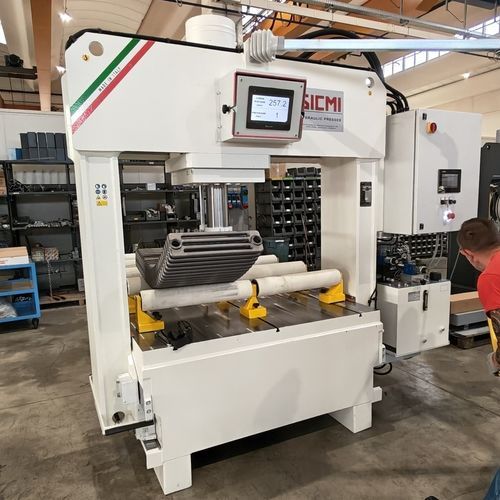

油圧式プレス機 PMM 150 MC

曲げ門型PLC制御

可動ガントリー付き油圧プレス：デザイナーズラジエーターの圧延・曲げ加工ソリューション
板金および金属管の製造業では、柔軟性と幾何学的精度がカスタムラジエーターの設計・構造要件を満たすために重要です。本構成は、凹面・凸面の壁や円形空間に合わせた曲線状または巻き形状のラジエーターを高精度で圧延・曲げ加工することを可能にします。

PMM 150 MC 油圧プレスの主な仕様

• 押力：150トン
• パレット寸法：1500 x 2700 mm、T溝付きフライス鋼
• シリンダーストローク：500 mm（シャフトとテーブル間クリアランス：700 mm）
• 油圧動作：シリンダーの横方向移動 900 mm、支柱の縦方向スライド 1800 mm
• 専用パンチ：シャフトに装備された幅広の成形パンチにゴムカバーを装着し、曲げ工程中のラジエーター加工面を保護

ラジエーターのカレンダリング：精度と表面保護
鋼製放射体の曲げは、チューブ要素を損傷させたり既存の溶接を変形させたりせずに、曲面全体に均一な力を加えて変形させる必要があるため高度な技術が要求されます。ベッド上の支持ローラーとシャフトに取り付けられた成形ゴムパンチの組合せにより、段階的な曲げでプロジェクト仕様に応じた正確な曲率半径を得ることができます。

デジタル制御およびIndustry 4.0対応
本プレスは、ストローク測定用のワイヤーエンコーダーおよび圧力トランスデューサーに接続されたSiemens製タッチスクリーンパネルを備え、サイクルの再現性と小数精度を確保します。オペレーターは最大100件の作業プログラムを設定でき、以下のようなパラメータを容易に調整できます：

• 上死点および下死点
• 停止および減圧時間
• 作動圧力
• 降下のマイクロインクリメント（精度 0.1 mm）

本機はIndustry 4.0対応で、先進の安全システムを備え、生産効率と作業者保護を両立します。

仕様 / 技術データ

• ブランド：SICMI
• モデル：PMM 150 MC
• シリーズ：PMM MC
• 押力：150トン
• パレット：1500 x 2700 mm、T溝付きフライス鋼
• シリンダーストローク：500 mm
• シャフト–テーブル間クリアランス：700 mm
• シリンダー横方向移動：900 mm
• 支柱縦方向スライド：1800 mm
• 表面保護用ゴムカバー付き幅広専用パンチ
• 制御：Siemens タッチスクリーン、ストローク用ワイヤーエンコーダー、圧力トランスデューサー
• プログラム数：最大100プログラム
• プログラム機能：上/下死点、停止/減圧時間、作動圧力
• 精度：降下マイクロインクリメント 0.1 mm
• Industry 4.0対応および先進の安全システム搭載
