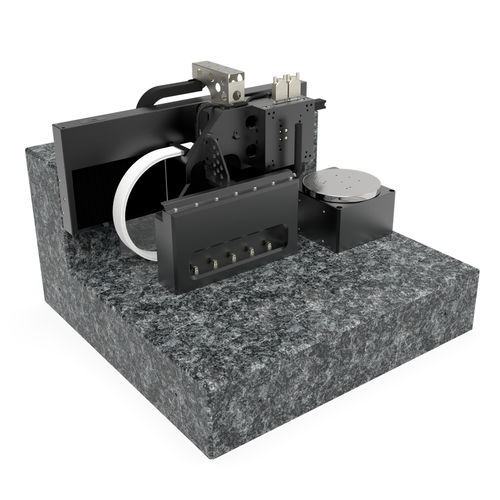

多軸配置システム 782300:120.26

リニア回転式横型

XZ-Phiシステム｜Xリニアモーター、ボールネジ｜Z DCモーター、クロスローラー｜Phiトルクモーター リニア軸と回転ステージによる高精度な測定システム 高精度で耐久性の高い標準軸（PMT160-300-EDLM、MT130-50-DC、DT170-TM）を組み合わせ、高精度な測定セットアップを可能にするX-Z-Phi多軸位置決めシステムです。水平移動の場合、PMT160-300-EDLMは、サブマイクロメータレンジの最小ステップサイズと高速な位置決めを可能にします。リニアスケールの精度を最大限に引き出すために、リニアスケールは測定する距離と一直線上に配置されています（アッベのコンパレータの原理）。リニアスケールは、テーブルとは別に、回転テーブルの前方、測定する部品の高さに放射状に設置されます。 高精度で信頼性の高い計測 - 高精度な計測システムのセットアップに最適です。 - サブミクロンレンジで最大0.1 µm / 0.0001°の測定システム分解能 - 0.3 µm までの高精度繰り返し精度 - 0.001°までの高精度な回転運動 - 低メンテナンス、超長寿命 柔軟な構成が可能 - 様々なモーターバリエーション。DCモーター、ステッピングモーター、リニアモーター、ナノモーション - 設定済みのコントローラですぐに使用可能（例：ソフトウェア付き - クリーンルーム用バージョン ISO 14644-1
