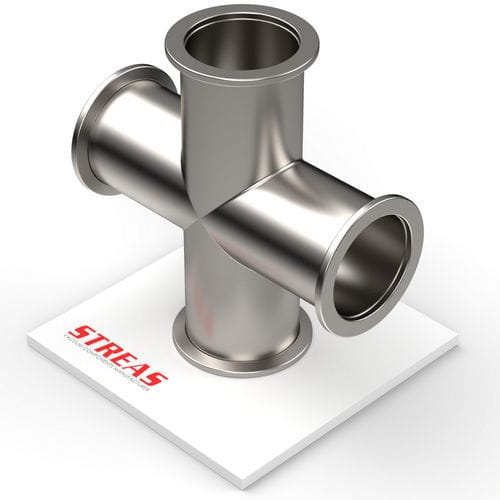

真空用接続部品 4C10KF-4

フランジ取り付け十字形304ステンレス鋼

真空接続用に設計されたKFフランジ式4方クロス継手。AISI 304製、マイクロショット仕上げ。DN 10〜50で提供され、真空ラインやチャンバー接続に適しています。

主要仕様

• シリーズ: KF
• 種類: 接続継手
• 仕上げ: マイクロショット仕上げ
• 使用可能材料: AISI 304

品目

• 品番: 4C10KF-4 — DN 10 — 材質: AISI 304 — 仕上げ: マイクロショット — 在庫状況: 中 — 寸法: A = 60 mm (2.362 in), B = 30 mm (1.181 in), C = 30 mm (1.181 in)
• 品番: 4C16KF-4 — DN 16 — 材質: AISI 304 — 仕上げ: マイクロショット — 在庫状況: 高 — 寸法: A = 80 mm (3.15 in), B = 40 mm (1.575 in), C = 30 mm (1.181 in)
• 品番: 4C25KF-4 — DN 25 — 材質: AISI 304 — 仕上げ: マイクロショット — 在庫状況: 高 — 寸法: A = 100 mm (3.937 in), B = 50 mm (1.969 in), C = 40 mm (1.575 in)
• 品番: 4C40KF-4 — DN 40 — 材質: AISI 304 — 仕上げ: マイクロショット — 在庫状況: 高 — 寸法: A = 130 mm (5.118 in), B = 65 mm (2.559 in), C = 55 mm (2.165 in)
• 品番: 4C50KF-4 — DN 50 — 材質: AISI 304 — 仕上げ: マイクロショット — 在庫状況: 高 — 寸法: A = 140 mm (5.512 in), B = 70 mm (2.756 in), C = 75 mm (2.953 in)

特徴 / 技術仕様

• 製品種別: KFフランジ付き4方クロス
• シリーズ: KF
• 材質: AISI 304
• 仕上げ: マイクロショット
• フランジ: KF
• 対応DN: 10、16、25、40、50
• 品番: 4C10KF-4、4C16KF-4、4C25KF-4、4C40KF-4、4C50KF-4
