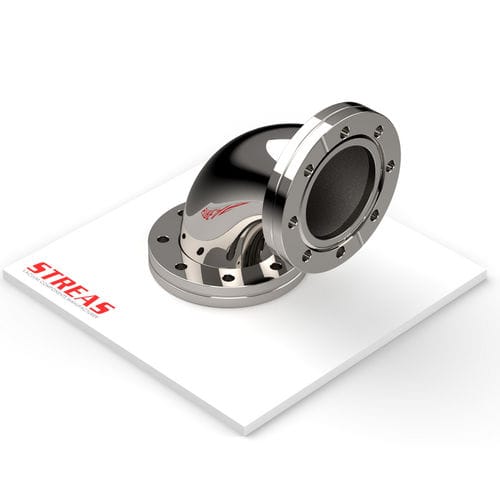

ステンレススチール製配管エルボー 90C series

90°

CFフランジ接続用の90°曲管（エルボ）で、真空システム向けに設計されています。CFライン配管への組み込み用に複数の寸法バリエーションがあります。

入手可能な品目

• 90C16CF-4 — 材質: AISI 304; 仕上げ: 外側 機械研磨、内側 未仕上げ; DN: 16; A: 38 mm (1.496 inch); B: 34 mm (1.339 inch); C: 33 mm (1.299 inch)
• 90C38CF-4 — 材質: AISI 304; 仕上げ: 外側 機械研磨、内側 未仕上げ; DN: 38; A: 63 mm (2.48 inch); B: 70 mm (2.756 inch); C: 58.4 mm (2.299 inch)
• 90C63CF-4 — 材質: AISI 304; 仕上げ: 外側 機械研磨、内側 未仕上げ; DN: 63; A: 105 mm (4.134 inch); B: 114 mm (4.488 inch); C: 97.5 mm (3.839 inch)
• 90C100CF-4 — 材質: AISI 304; 仕上げ: 外側 機械研磨、内側 未仕上げ; DN: 100; A: 135 mm (5.315 inch); B: 152 mm (5.984 inch); C: 127 mm (5 inch)

特長 / 技術仕様

• ライン: CF
• ライン種別: CF
• 製品種別: 接続継手（CFフランジ付90°曲管）
• 使用可能材質: AISI 304
• 仕上げ: 外側 機械研磨、内側 未仕上げ
