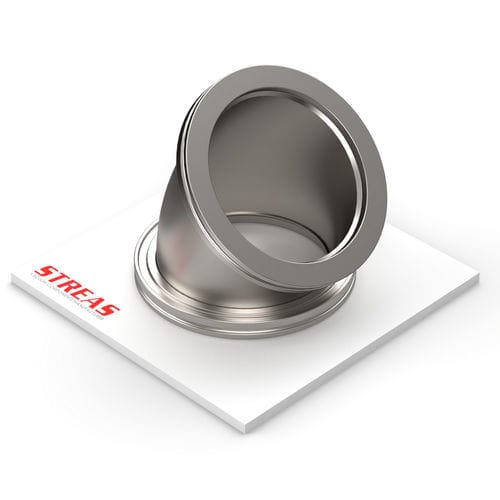

ステンレススチール製配管エルボー 45C series

45°

ISO-Kフランジ付の45°エルボ。ISO-Kラインでの接続用に設計されています。

製品一覧:

• 45C63ISOK-4 — DN 63；在庫状況: 高；A: 95 mm (3.74 in)；B: 80 mm (3.15 in)
• 45C80ISOK-4 — DN 80；在庫状況: 高；A: 110 mm (4.331 in)；B: 100 mm (3.937 in)
• 45C100ISOK-4 — DN 100；在庫状況: 高；A: 130 mm (5.118 in)；B: 100 mm (3.937 in)
• 45C160ISOK-4 — DN 160；在庫状況: 高；A: 180 mm (7.087 in)；B: 227 mm (8.937 in)
• 45C200ISOK-4 — DN 200；在庫状況: 中；A: 240 mm (9.449 in)；B: 315 mm (12.402 in)
• 45C250ISOK-4 — DN 250；在庫状況: 中；A: 290 mm (11.417 in)；B: 400 mm (15.748 in)

特長／技術仕様:

• ライン: ISO-K
• ライン種別: ISO
• 製品種別: 連結継手（45°エルボ）
• 材質: AISI 304
• 仕上げ: ショットブラスト仕上げ
• 対応寸法 (DN): 63、80、100、160、200、250
• 製品ページに技術図面および2D/3D画像あり
• ドキュメント: 製品仕様書（PDF）および技術資料（PDF）あり
