真空用接続部品 3T series

フランジ取り付けT304ステンレス鋼

概要

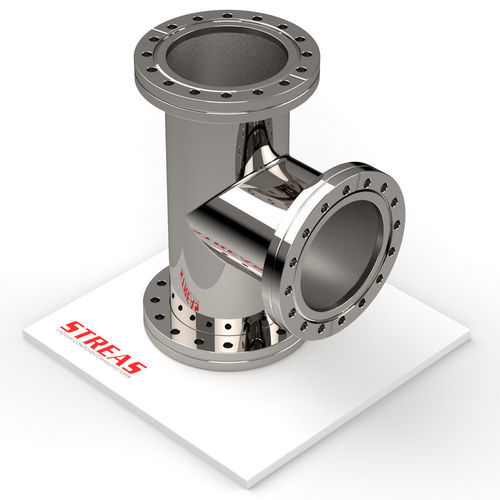

CFフランジ付きの3方ティー。真空システムでの接続用に設計されています。AISI 304製で、外面は機械研磨仕上げ、内面は溶接状態のまま（粗仕上げ）で供給されます。

主な特長

• ライン：CF
• ラインタイプ：CFフランジ
• 製品種別：接続継手
• 仕上げ：外面 機械研磨、内面 粗仕上げ

利用可能な品目

• 3T16CF-4 — 材質: AISI 304; 仕上げ: 外面 機械研磨、内面 粗仕上げ; DN: 16; A: 76 mm (2.992 in); B: 38 mm (1.496 in); C: 34 mm (1.339 in)
• 3T38CF-4 — 材質: AISI 304; 仕上げ: 外面 機械研磨、内面 粗仕上げ; DN: 38; A: 126 mm (4.961 in); B: 63 mm (2.48 in); C: 70 mm (2.756 in)
• 3T63CF-4 — 材質: AISI 304; 仕上げ: 外面 機械研磨、内面 粗仕上げ; DN: 63; A: 210 mm (8.268 in); B: 105 mm (4.134 in); C: 113 mm (4.449 in)
• 3T100CF-4 — 材質: AISI 304; 仕上げ: 外面 機械研磨、内面 粗仕上げ; DN: 100; A: 270 mm (10.63 in); B: 135 mm (5.315 in); C: 152 mm (5.984 in)
• 3T150CF-4 — 材質: AISI 304; 仕上げ: 外面 機械研磨、内面 粗仕上げ; DN: 150; A: 334 mm (13.15 in); B: 167 mm (6.575 in); C: 202 mm (7.953 in)
• 3T200CF-4 — 材質: AISI 304; 仕上げ: 外面 機械研磨、内面 粗仕上げ; DN: 200; A: 420 mm (16.535 in); B: 210 mm (8.268 in); C: 253 mm (9.961 in)

技術仕様

• 構成: CFフランジ付き3方ティー
• 使用可能材質: AISI 304
• 標準仕上げ: 外面 機械研磨、内面 粗仕上げ
• 利用可能なDN: 16、38、63、100、150、200
• 製品カタログおよび技術仕様書のPDFが利用可能
