真空用接続部品 6C series

フランジ取り付け十字形ISO

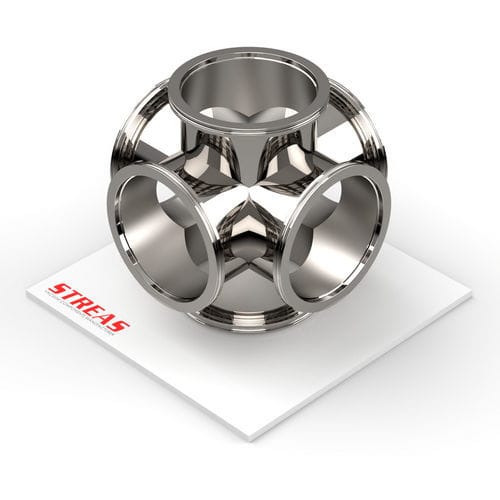

ISO-Kフランジ用の6方接続（6ウェイクロス）、ISO系ラインの接続向けに設計されています。材質はAISI 304で提供されます。製品は複数のDNサイズで、外部／内部の仕上げが指定されています。

主な詳細

• タイプ：ISO-Kフランジ用6方接続部品
• 使用可能な材質：AISI 304
• 仕上げ：外面は機械研磨仕上げ、内面は未仕上げ；一部サイズはマイクロショットピーニング

製品一覧

• 6C63ISOK-4：材質 AISI 304；仕上げ：外面機械研磨、内面未仕上げ；DN 63；A = 176 mm (6.929 in)；B = 88 mm (3.465 in)；C = 95 mm (3.74 in)
• 6C80ISOK-4：材質 AISI 304；仕上げ：外面機械研磨、内面未仕上げ；DN 80；A = 216 mm (8.504 in)；B = 108 mm (4.252 in)；C = 110 mm (4.331 in)
• 6C100ISOK-4：材質 AISI 304；仕上げ：外面機械研磨、内面未仕上げ；DN 100；A = 216 mm (8.504 in)；B = 108 mm (4.252 in)；C = 130 mm (5.118 in)
• 6C160ISOK-4：材質 AISI 304；仕上げ：外面機械研磨、内面未仕上げ；DN 160；A = 276 mm (10.866 in)；B = 138 mm (5.433 in)；C = 180 mm (7.087 in)
• 6C200ISOK-4：材質 AISI 304；仕上げ：マイクロショットピーニング；DN 200；A = 400 mm (15.748 in)；B = 200 mm (7.874 in)；C = 240 mm (9.449 in)
• 6C250ISOK-4：材質 AISI 304；仕上げ：マイクロショットピーニング；DN 250；A = 416 mm (16.378 in)；B = 208 mm (8.189 in)；C = 290 mm (11.417 in)

特長／技術仕様

• ライン：ISO-K
• ライン種別：ISO
• 製品種別：接続継手（6方クロス）
• 材質：AISI 304（製品一覧に示すバリエーション）
• 仕上げ：外面機械研磨、内面未仕上げ；一部サイズはマイクロショットピーニング
• 提供DNバリエーション（表示製品）：63、80、100、160、200、250
• 在庫状況：各品番ごとに表示（受注生産または中程度の在庫）
• 技術資料はPDFで提供（製品仕様書および技術データシート）
