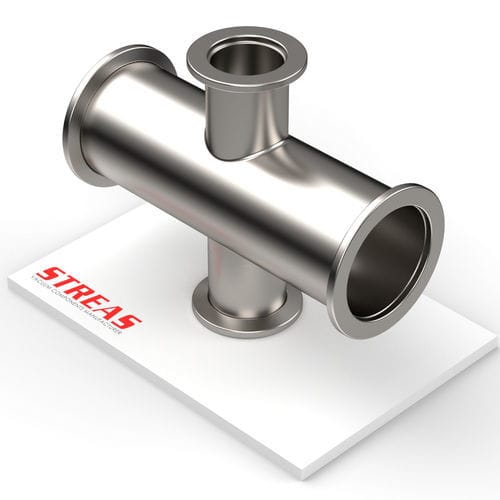

真空用接続部品 4CR2510KF-4

フランジ取り付け十字形304ステンレス鋼

異なる公称直径（DN）の部品を接続するために設計された、KFフランジ付きの4方向（4ウェイ）減径クロス。AISI 304、マイクロショット仕上げで提供されます。

主な特徴

• ライン：KF
• ライン種別：KF
• 製品分類：接続継手
• 仕上げ：マイクロショット仕上げ

入手可能な品番

• 4CR2510KF-4 — 材質：AISI 304；仕上げ：マイクロショット；DN：25/10；寸法（mm）：A = 100, B = 50, C = 80, D = 40, E = 30, F = 40。
• 4CR2516KF-4 — 材質：AISI 304；仕上げ：マイクロショット；DN：25/16；寸法（mm）：A = 100, B = 50, C = 80, D = 40, E = 30, F = 40。
• 4CR4010KF-4 — 材質：AISI 304；仕上げ：マイクロショット；DN：40/10；寸法（mm）：A = 130, B = 65, C = 80, D = 40, E = 30, F = 55。
• 4CR4016KF-4 — 材質：AISI 304；仕上げ：マイクロショット；DN：40/16；寸法（mm）：A = 130, B = 65, C = 80, D = 40, E = 30, F = 55。
• 4CR4025KF-4 — 材質：AISI 304；仕上げ：マイクロショット；DN：40/25；寸法（mm）：A = 130, B = 65, C = 100, D = 50, E = 40, F = 55。
• 4CR5040KF-4 — 材質：AISI 304；仕上げ：マイクロショット；DN：50/40；寸法（mm）：A = 140, B = 70, C = 130, D = 65, E = 55, F = 75。

特性 / 技術仕様

• 使用可能な材料：AISI 304
• 仕上げ：マイクロショット
• フランジ形式：KF
• 機能：異なる公称直径（DN）を接続するための4方向減径継手
• 分類：接続継手
