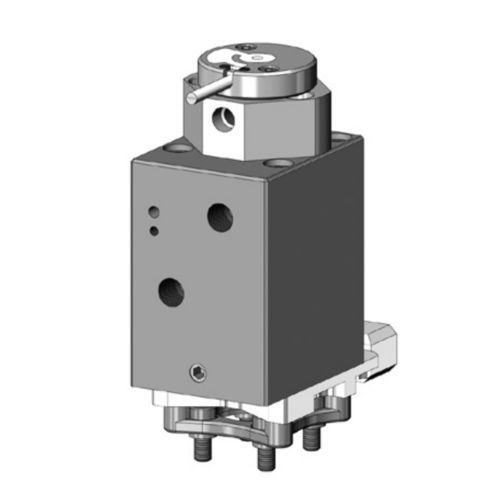

油圧式アクチュエータ HYC4520M

リニアピストン式複動式

マニホールドにボルトで固定されるマニホールドシステム用アクチュエータ。アクチュエータを冷却し、高温のマニホールド表面から熱的に隔離するために、 アクチュエータとマニホールドの間に必要な冷却プレートが 配置されています。 バルブピンの作動 作動媒体：油圧 作動圧力 3 l/min HYC4520M05 シリーズ 3 l/min 反応時間 ～0.5 s 調整 ±1.5 mm 調整ネジを介して 外部から (1740 psi) 接続部 M12x1.5 (8-L) a) 閉 b) 開 冷却 媒体 冷却水 流量 6 l/min 接続部 M12x1.5 (8-L) 最大 3 つのアクチュエータを 直列配置 c) 冷却プレート上の 異なる位置 バルブピン バルブピン径 Ø 6 mm、Ø 8 mm 取り付け クイックカップリング、 回転防止機能付き 利用可能なバージョン F/-R 位置センサーなし -F = バルブピンガイド用 フル冷却 -R = バルブピンガイド用 冷却低減 マニホールドからの熱流による過熱を防ぐため、 生産終了後はアクチュエータを 30°Cで60分間冷却することを 推奨します。
