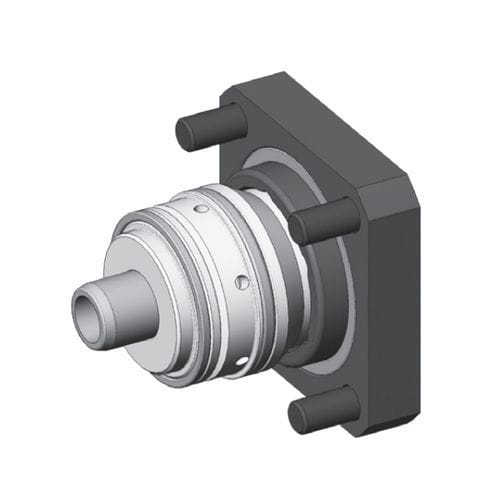

油圧式アクチュエータ HYZ3908

リニアピストン式複動式

クランププレートに取り付けられたマニホールドシステム用の油圧アクチュエータ。このアクチュエータは、プレート内の冷却システムによって冷却されます。 バルブピンの動作 作動媒体：油圧　作動圧力 最大 40 bar (600 psi) 流量 1.5 l/min 応答時間 ～0.2 s バルブピンストローク 8 mm 調整方法 バルブピンヘッドの上下にある ワシャーの高さ調整による 閉鎖力 1964 N / 40 bar (580 psi) 開放力 1512 N / 40 bar (580 psi) 接続部 Ø 5 mm 冷却 媒体 クランププレートの冷却 最大 60 °C (140 °F)。 クランプ プレートには冷却 ラインが必要です。 バルブピン バルブピン径 Ø 3.8 mm 取り付け バルブピンヘッドは ピストン内部。
