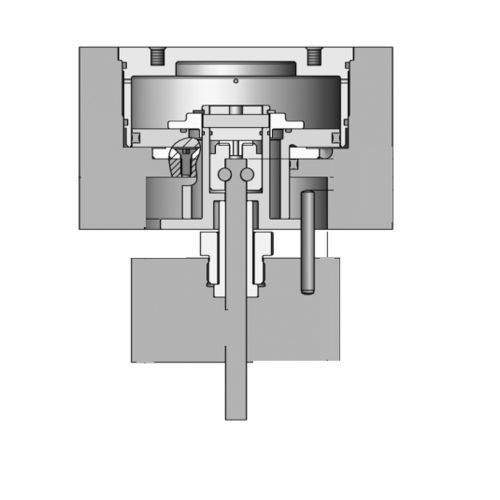

空圧アクチュエータ VP4008P

リニアピストン式

バックプレートに取り付けられたマニホールドシステム用の空圧アクチュエータ。このアクチュエータは、 プレート内の冷却システムによって冷却されます。 バルブピンの作動 作動媒体：空気 圧力範囲 6～10 bar (87～145 psi) 作動圧力 最大 11 bar (160 psi) 流量 10 l/min バルブピンのストローク 16 mm 調整 高さ 調整ピースによる調整 閉鎖力 3016 N / 6 bar (87 psi) 開放力 2788 N / 6 bar (87 psi) 接続部 M12x1.5 バルブピン バルブピン径 Ø 5 mm、Ø 6 mm、 Ø 8 mm 取り付け ピストン内部へのバルブピンヘッド 冷却 媒体 クランププレート冷却 最大 100 °C (210 °F)。 クランププレートには冷却ラインが必要です。 その他の情報 クランププレートの最小厚さ 50 mm 2つの アクチュエータ間の最小距離 97 mm アクチュエータから センターサポートまでの最大距離 650 mm 重要 正常に作動させるためには、 清浄で潤滑された圧縮空気を使用してください
