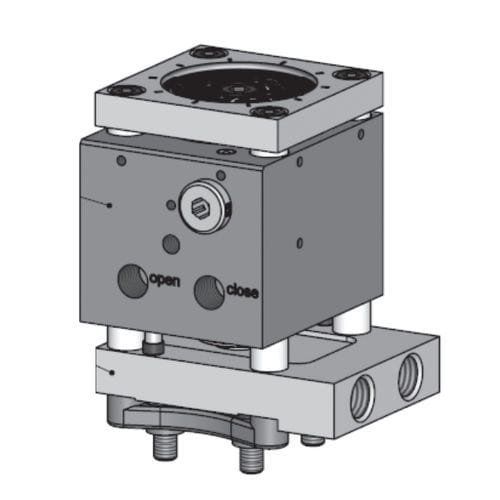

空圧アクチュエータ PB series

リニア位置検知用センサーオプション付き

能動冷却式のPBシリーズ空気圧アクチュエータは、マニホールドにボルトで固定されます。 各アクチュエータには、以下のオプションが用意されています。 ♦ 熱電対（TC） ♦ および特許取得済みの位置センサー（PS） 位置センサーはピンの位置を検出し、activeGate®製品に信号を送信することで、閉ループ位置制御やピン位置の表示、 さらにValve Monitoring Interface（VMI）による速度監視を実現します。 すべてのPBシリーズアクチュエータには、以下の機能が備わっています： ♦ 上部クランププレートの 切り欠きによるバルブピンの簡単な調整 ♦ バルブピンのクイックカップリング ♦ バルブピンの回転防止機能 アクチュエータの冷却 アクチュエータとマニホールド（図示なし）の間に配置された冷却プレートは、ニードルガイドとアクチュエータを能動的に冷却し、高温のマニホールド表面から熱的に分離します。最大3台のアクチュエータを 直列に配管して独立した冷却回路を構築することで、アクチュエータの過熱を防止できます。 生産終了後も 15分間アクチュエータの冷却を維持することで、過熱を防ぐことができます。 冷却プレート（B）は、アクチュエータハウジング（A）とは独立して回転させることができます。 バルブピン径 3 mm、3.8 mm、5 mm、5 mm、6 mm、8 mm ノズルシリーズ 06E、09E、12E、12E、16E、22E ピン調整 ±1 mm、±1.5 mm、±1.5 mm 最小/最大閉鎖力 754/1508 N、1696/3393 N、3016/6032 N 最小／最大閉力 526／1052N 1468／2937N 2788／5576N 最小／最大空気圧 6／12 bar (87／175psi) 6／12 bar (87/175 psi) 6/12 bar (87/175 psi)) バルブピンストローク 8 mm 16 mm 16 mm 空圧接続 M10x1.0 M10x1.0 M10x1.0 冷却温度 30/60 °C 30/60 °C 30/60 °C 冷却接続部 M12x1.5 M12x1.5 M12x1.5
