油圧式アクチュエータ QCVG16

リニアピストン式複動式

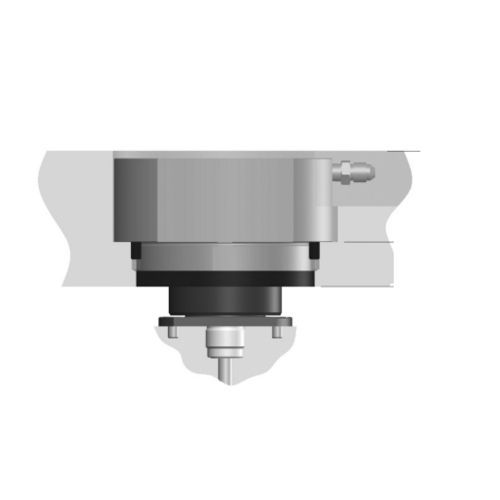

クランププレートに組み込まれたマニホールドシステム用の油圧アクチュエータ。このアクチュエータは、プレート内の冷却システムによって冷却され、ピストンが完全に収縮した位置にあるときに、油圧ラインから自動的にエア抜きを行う機構を備えています。 バルブピンの作動 作動媒体：油圧 圧力範囲 35～42 bar (500～600 psi) 作動圧力 最大 103 bar (1500 psi) 流量 1.8 l/min バルブピンストローク 16 mm 調整 ± 1 mm 調整ナットによる 上部からの調整 閉鎖力 6670 N / 100 bar (1450 psi) 開放力 6670 N / 100 bar (1450 psi) 接続部 Ø 1/8 NPT 冷却 媒体 クランププレート冷却 最大 100 °C (210 °F)。 クランププレート内に冷却ラインが必要です。 バルブピン バルブピン径 Ø 5 mm、Ø 6 mm、 Ø 8 mm 取り付け クイックカップリング、回転防止機能付き 利用可能なバージョン QCVG16M04 標準仕様 （右側に 断面図を示しています） QCVG16M06 位置センサー hGate® 用途向けのオプション。 QCVG16M07 リミットスイッチ オプション
