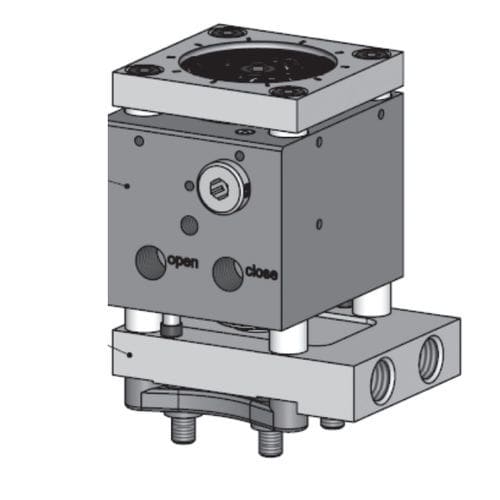

油圧式アクチュエータ HB series

リニアゲート バルブ用内蔵型位置センサー付き

能動冷却式のHBシリーズ油圧アクチュエータは、マニホールドにボルトで固定されます。各アクチュエータには、オプションで熱電対（TC）および特許取得済みの位置センサー（PS）を装備可能です。 位置センサーはピンの位置を検出し、activeGate®製品に信号を送信することで、閉ループ位置制御を実現するほか、Valve Monitoring Interface（VMI）を介してピンの位置表示や速度監視を行います。 すべてのHBシリーズアクチュエータには、以下の機能が備わっています： ♦ 油圧ライン内の空気を除去する自動ブリード機能により、安定した作動を実現 ♦ 上部クランププレートの切り欠きによるバルブピンの容易な調整 ♦ バルブピンのクイックカップリング ♦ バルブピンの回転防止機能 注：適切な自動エア抜き性能を確保するためには、 10ミクロン以下の定格を持つオイルフィルターが必要です。 アクチュエータの冷却 アクチュエータとマニホールド（図示なし）の間に配置された冷却プレートは、ニードルガイドとアクチュエータを能動的に冷却し、高温の マニホールド表面から熱的に隔離します。 最大3つのアクチュエータを 直列に配管して独立した冷却回路を構築することで、アクチュエータの過熱を防ぐことができます。 生産終了後も15分間 アクチュエータの冷却を維持することで、 過熱を防ぐことができます。 冷却プレート（B）は、アクチュエータハウジング（A）とは独立して回転させることができます。 注：SynCool® 1 オプションを利用することで、多くの用途において 後冷却の必要性を排除できます（詳細については20ページを参照してください）。
