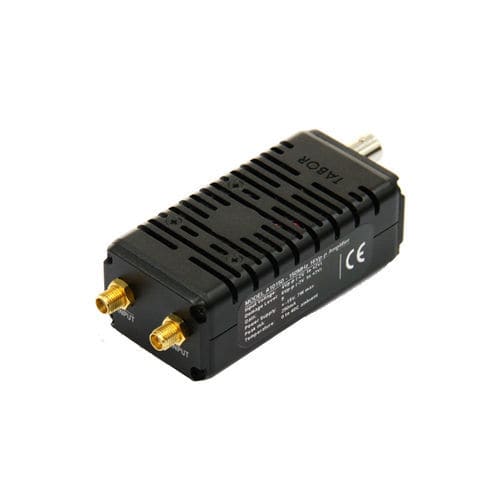

モデルA10150は、高周波・低歪みの信号増幅を目的として設計された、超小型フットプリントの広帯域DC結合型増幅器です。 150MHzという広い帯域幅、50オーム負荷に対する20Vp-pの出力、および1.8ns未満の高速遷移時間を備えたA10150は、要求の厳しいアプリケーションにおいて出力増幅を必要とするあらゆる高速信号源に最適な補完アンプです。
1.8ns未満の高速遷移時間
小型フットプリント、全金属製ケース
低歪み
ゲイン、最大出力のカスタム設定
特長
性能の向上
A10150は、Tabor WaveXciterシリーズおよびモデルWS8351/2向けの「スナップオン」アクセサリーとして設計されました。これらはいずれも最大振幅が4Vp-pであり、被試験装置(UUT)を駆動するためにより高い電圧を必要とする一部のアプリケーションでは、この制限が課題となる場合があります。 A10150と組み合わせることで、WXおよびWSモデルは、信号の完全性を損なうことなく、高インピーダンス負荷に対して最大32Vp-pを供給するといった、要求の厳しいアプリケーションにも対応できるようになります。
オプション構成
A10150の標準構成では、50オーム負荷に対してゲイン5倍、最大出力電圧16Vp-pを実現します。 購入時に、ゲイン10倍および/または50オーム負荷に対する最大出力電圧20Vp-pのオプションを注文することができ、お客様はアプリケーションの要件に合わせてさらに幅広い選択肢から最適なものを選べます。
コスト効率に優れた汎用ソリューション
A10150はTaborユニットを念頭に設計されていますが、あらゆる信号源向けのスタンドアロンアンプとしても使用可能です。A10150は、あらゆる信号源の出力性能を拡張するための、互換性が高く、コンパクトで、コスト効率に優れたソリューションを提供します。
---
