信号アンプ 9260

差動二重レーン式電流出力

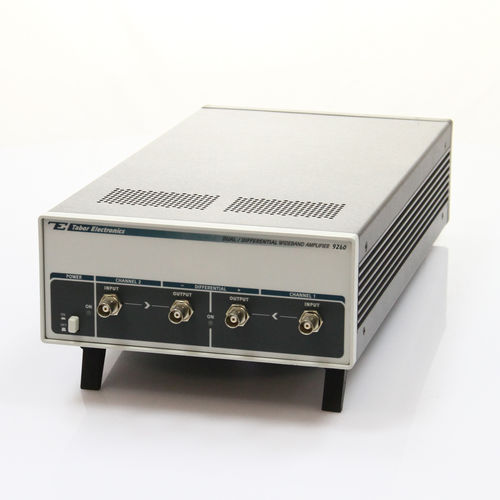

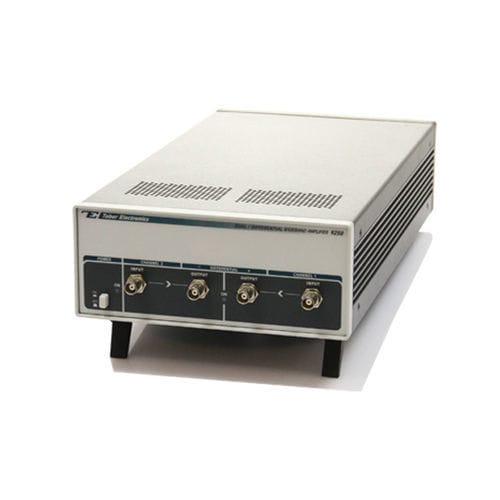

9260は、高周波・大電流の信号増幅用に設計された、ベンチトップ型、2U、19インチラックのハーフサイズ、全金属製筐体のデュアルチャンネルDC結合広帯域増幅器です。 45MHzという広い帯域幅、50オーム負荷で34Vp-p、最大10Wの出力を備えた9260Aは、要求の厳しいアプリケーションにおいて出力増幅を必要とするあらゆる信号源に最適な補完アンプです。 45MHzの帯域幅 10ns未満の高速遷移時間 低歪み 特長 高電流・高出力 ピーク出力電流1Aを誇る9260Aは、最大10Wの連続出力を実現し、さまざまなパルス用途に最適です。 機器構成 9260Aは、2つのシングルエンド独立チャンネルとして、あるいは1つの入力と2つの差動出力として構成可能です。9260Aの標準構成では、ゲインx10で50オーム負荷に対して最大34Vp-pの出力電圧を実現します。 x15などのその他のカスタムゲインも購入時に注文可能であり、お客様のアプリケーションを解決するための選択肢をさらに広げることができます。 出力特性 出力はフロントパネルに配置されています。出力は2つあり、各チャンネルに1つずつあります。9260Aが2つの独立したアンプとして構成されている場合、出力は、約45MHzの帯域幅で、整合された負荷インピーダンスに対して34Vp-pの範囲内で増幅された信号を生成します。 入力特性 アンプへの入力は、50Ω、75Ω、1MΩなど、さまざまなソースインピーダンスに合わせて設定可能です。各チャンネルには3つの入力があります。1. メイン入力。この入力はフロントパネルにあり、通常は信号入力に使用されます。2. 補助入力。
