信号アンプ 9250

差動二重レーン式幅広バンド式

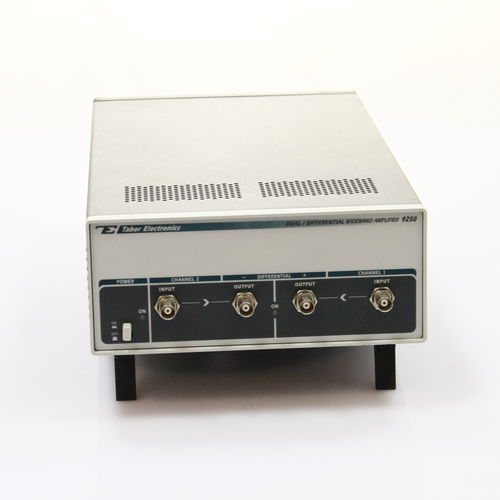

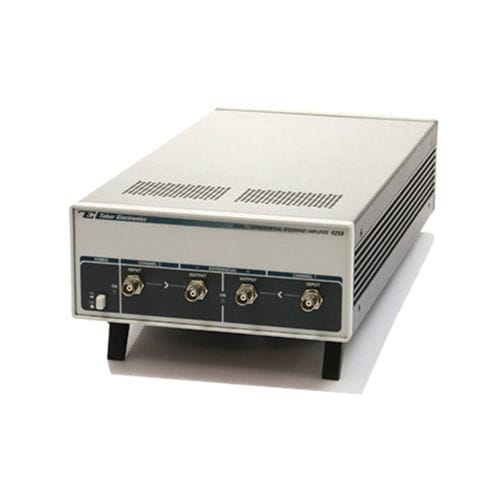

9250は、ベンチトップ型、2U、19インチラックのハーフサイズ、全金属製筐体のデュアルチャンネル・アンプです。本機は、2つのシングルエンド独立チャンネルとして、あるいは1つの入力と2つの差動出力を持つ構成として使用できるよう設定可能です。 アンプの筐体は、他のTabor製品の上または下に積み重ねられるように設計されています。また、標準的な19インチラック内でTabor製ジェネレータの横に設置することも可能です。この波形発生器とアンプの組み合わせは、事実上あらゆる高電圧・広帯域幅のアプリケーションに最適なソリューションです。 大信号帯域幅：最大15 MHz 小信号帯域幅：最大30 MHz 高振幅：最大40Vp-p（高インピーダンス負荷時） 特長 入力特性 アンプの入力は、50Ω、75Ω、1MΩなどの異なるソースインピーダンスに合わせて設定でき、出力は50Ω、75Ω、600Ωなどの異なる負荷インピーダンスに合わせて設定可能です。各チャンネルには3つの入力端子が用意されています： 出力特性 出力端子はフロントパネルに配置されています。出力は2つあり、各チャンネルに1つずつあります。9250を2つの独立した増幅器として構成した場合、出力は開回路で40Vp-p、または整合された負荷インピーダンスに対して20Vp-pの範囲内で増幅された信号を生成します。 出力の帯域幅は、大信号の場合、約20MHzです。小信号の帯域幅は50MHzに達することがあります。 機器の構成 9250は差動増幅器として構成することができます。この場合、チャンネル2の入力は無効となり、チャンネル1の入力が増幅され、両方の出力に差動的に分配されます。
