信号アンプ 9160

単線ラックマウント幅広バンド式

概要

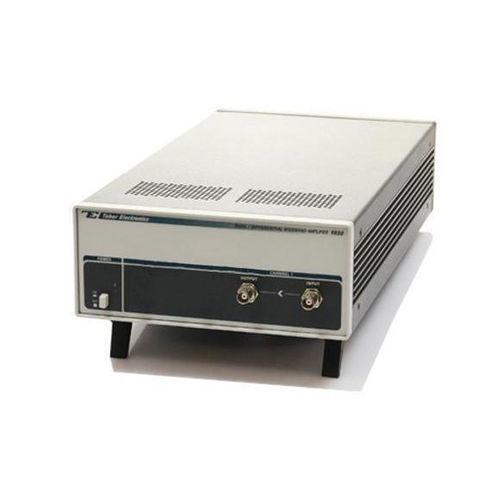

9160Aは、ベンチトップ型のDC結合単一チャネルワイドバンドアンプで、2U半19インチラック相当の筺体を持ちます。高電圧・高電流の出力を提供し、実験室や産業用途の厳しい信号処理に適しています。

主な特長

• 標準帯域幅：45 MHz
• 50 Ω負荷で最大34 Vp‑p（標準設定）
• ピーク出力電流最大1 A、連続出力最大10 W
• 高速遷移時間 < 10 ns
• 低歪みのワイドバンド増幅
• ゲイン、入力インピーダンス、出力構成のカスタム設定が可能

性能
45 MHzにわたる安定した周波数応答で高振幅出力を実現します。ピーク電流能力により、パルス用途および連続用途の両方で電圧と電流を供給できます。

装置の構成
標準構成：ゲイン x10、50 Ωにて34 Vp‑p。オプションで固定ゲイン x15、x20 を選択可能（注：固定ゲインが高い場合、帯域幅が狭くなる場合があります）。結合はDCまたはACを選択可能です。

出力
前面パネルの出力端子から整合負荷へ増幅信号を供給します。出力構成は二分離チャネルまたは単一チャネルの差動出力（スイッチで選択）を注文オプションにより選べます。

入力
各チャネルは前面メイン入力、背面補助和入力、背面DCオフセット入力を備えています。入力インピーダンスは50 Ω、75 Ω、1 MΩから設定可能です。

対象アプリケーション
圧電エレクトロニクス、トランスデューサ評価、MEMS試験、ワイドバンド科学測定および高電圧・高電流増幅を要する一般電子機器向けに設計されています。

発注とオプション

• モデル例：9160-10-50-D-S — 34 Vp‑p 単一チャネルアンプ
• ゲインオプション：x10（標準）、x15、x20（固定）
• 入力インピーダンス：50、75、1M
• 結合：D = DC、A = AC
• 出力構成：S = 二分離チャネル、D = 単一チャネル差動

アクセサリ

• 19インチ単一ラック取り付けキット
• 19インチ二段ラック取り付けキット
• プロ用キャリングケース

関連ドキュメント
データシート、ブローシャー、アプリケーションノートは製品ページよりダウンロード可能です。

技術仕様

• 型番：9160A（単一チャネルワイドバンドアンプ）
• 帯域幅：45 MHz（典型値）
• 最大振幅：50 Ωで34 Vp‑p（標準）
• 最大出力電流：ピーク最大1 A
• 連続出力：最大10 W
• 遷移時間：< 10 ns
• ひずみ：低（メーカー仕様）
• 入力インピーダンスオプション：50 Ω、75 Ω、1 MΩ
• 結合オプション：DCまたはAC
• 出力構成：選択可能 S（二分離）または D（単一差動）
• チャネルあたりの入力：メイン（前面）、補助（背面）、DCオフセット（背面）
• 形状：ベンチトップ、2U、半19インチラック、フルメタル筐体
• 標準ゲイン：x10（他の固定ゲインあり）
