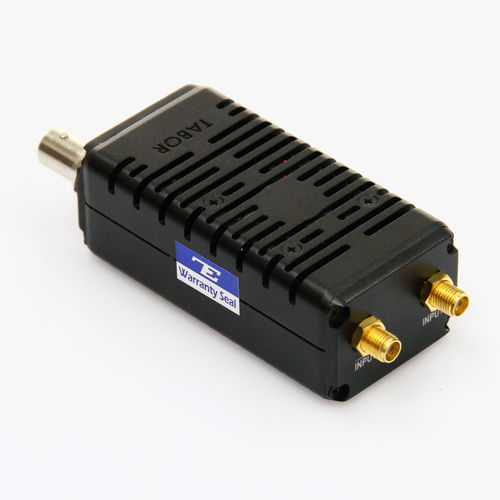

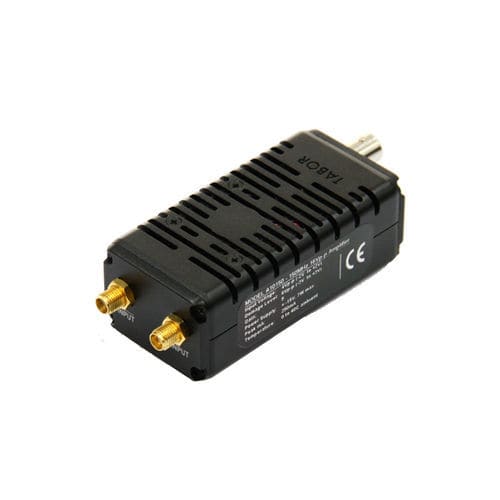

信号アンプ A10160

単線高圧電流

モデルA10160は、高周波・大電流の信号増幅用に設計された、超小型で広帯域、DC結合型のアンプです。 45MHzという広い帯域幅、50オーム負荷で34Vp-p、最大10Wの出力を備えたA10160は、要求の厳しいアプリケーションにおいて電力増幅を必要とするあらゆる信号源に最適な補完用アンプです。 10ns未満の高速遷移時間 小型、全金属製ケース 特長 性能の向上 A10160は、Tabor WaveXciterシリーズおよびモデルWS8351/2用の「スナップオン」アクセサリーとして設計されました。これらはいずれも最大振幅が4Vp-pであり、被試験装置（UUT）を駆動するためにより高い電圧と電流を必要とする一部のアプリケーションでは、この制限が課題となる場合があります。 A10160と組み合わせることで、WXおよびWSモデルは、信号の完全性を損なうことなく、50オームの負荷に対して最大34Vp-p、45MHzまでの信号を必要とする厳しい要件のアプリケーションにも対応できるようになります。 高電流・高出力 A10160は、ピーク出力電流1A、連続出力電流750mAを実現し、7.5Wの連続出力電力および最大10Wのピーク出力電力を提供するため、さまざまなパルス用途に最適です。 コスト効率に優れた汎用ソリューション A10160はTaborユニットを念頭に設計されていますが、あらゆる信号源向けのスタンドアロンアンプとしても使用可能です。A10160は、あらゆる信号源の出力性能を拡張するための、互換性が高く、コンパクトでコスト効率に優れたソリューションを提供します。 オプション構成 A10160の標準構成では、50オーム負荷に対して最大出力電圧34Vp-p、利得10倍を実現します。
