電動式エア ヒーター MH (w) series

壁取り付け式産業用

概要

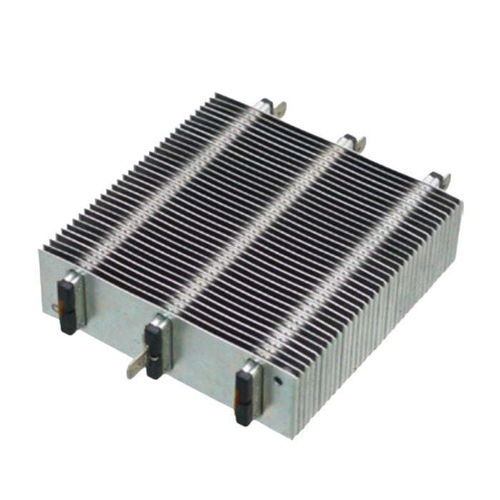

MH型PTCエアヒーターは、多段階の出力制御により自動車、産業、HVAC装置での局所加熱を可能にします。1本、2本、3本の加熱管を独立して構成し、突入電流を低減し運用効率を向上させます。

多段加熱（MHタイプ）
MH構成では加熱要素を選択的に動作させることができ（1～3本）、段階的な出力供給によりピーク負荷を低減し部品寿命を延ばします。

エンジニアリング上の特長と利点

• 段階的な切替により突入電流と電力スパイクを低減
• エネルギー消費と運用効率の最適化
• 熱ストレス低減による長寿命化
• 自動車・産業・HVAC向けの精密な熱制御が可能
• 電圧、フィンピッチ、絶縁、長さのカスタマイズが可能

PTC自己制御と気流の動特性
PTCセラミック素子は気流に応じて熱出力を自己制御します。気流が増加すると熱出力と消費電力（W）が増加し、自己制限特性により過熱を防止します。

• 気流増加により熱出力とワット数が増加
• 自己制限温度により安全に動作
• 変化する条件下でも安定した熱供給と高効率を維持

仕様に関する注意
仕様は200V～240Vおよび100V～120Vの範囲で提供されます。表示される出力値はフィンピッチ1.2mm（S）、単一絶縁（S）を基準としています。大量注文向けにワット数、長さ、構成のカスタマイズが可能です。

部品番号と注意事項

• FIN PITCH（MH-XXXXS）：1.2mm（S）が基準；2.0mm（N）≈95%；2.6mm（B）≈90%。
• INSULATION（MH-XXXXS-XXXS）：単一絶縁（S）が基準；二重絶縁（D）は出力が約10%低く、コストは約20～30%高くなり、フィンに電極電位が生じないため高湿度や導電性接触環境に適する。
• アクセサリ：最大突入電流が14Aを超えるヒーター向けのモデルでは一部の付属コードにサーモスタットが含まれない場合があるため、サーモスタットの要否は注文時に確認すること。

アクセサリとアセンブリ

• PTC + 取付フレーム（例：MHF-93、MHF-106、MHF-128、MHF-90）
• 一体アセンブリ：PTCヒーター + フレーム + 120×120mmボールベアリング軸流ファン + 端子ワイヤーセット + サーモスタット + 安全ヒューズ + 取付ネジ（部品番号 MH-XXXX-128XA / MH-XXXX-128XAa）

追加情報
仕様で強調表示された標準モデルは納期が短く費用対効果に優れます。電圧、長さ、ワット数、フィンピッチ、絶縁のカスタム設計は大量受注に対応可能です。

仕様（技術概要）

• モデルシリーズ：MHタイプ（PTCエアヒーター）
• 多段出力制御：1～3本の加熱管を独立制御
• 対応電圧：200V～240V、100V～120V
• PTC特性：正の温度係数、気流に応じた自己制御
• フィンピッチ：1.2mm（S）基準；2.0mm（N）≈95%；2.6mm（B）≈90%
• 絶縁：単一（S）基準；二重（D）≈10%出力低下、コスト+20～30%、フィンに電極電位なし
• 対応フレーム：MHF-93、MHF-106、MHF-128、MHF-90
• アクセサリアセンブリ：ファン、端子ワイヤーセット、サーモスタット、ヒューズ、取付金具
