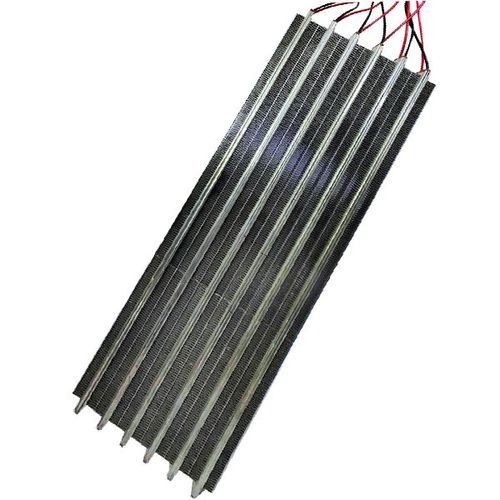

電動式エア ヒーター STW series

三相電源壁取り付け式

特長（概要）

• UL規格相当の高電圧絶縁
• 多相制御／均一負荷での三相接続対応（要相談）
• ワイヤー終端品を中心に、幅広いサイズのカスタマイズが可能
• UL、CSA（該当範囲）およびCEの適合実績
• プロジェクトベースでのIP68防水仕様（第三者認証による）
• 関連ファミリー：MH、MSH、SH、TH、OH

製品概要
KLCのSTWシリーズ高電圧PTCエアヒーターは、過酷な産業・輸送用途での高度な熱管理を目的に設計されています。STWはUL規格に準拠した絶縁を備え、高電圧での安全な運用を可能にします。PWM制御に対応し、要件により均一負荷での三相接続も可能です。主にワイヤー終端での供給を行い、車載HVAC、充電設備、産業機器への組み込みに合わせた寸法・出力のカスタマイズが可能です。機械的強度が必要な場合は外部フレームやハウジングの併用を推奨します。

仕様範囲

• 電圧：12 V ～ 999 V（UL/CSA適用範囲：12 V ～ 600 V）
• 出力：最大30,000 W（設計依存）
• 寸法：最小 10 ×10 ×10 mm、最大 999 ×337.5 ×25 mm
• 標準厚さ：10 mm、20 ±0.5 mm（表の例）、25 mm

主な機能

• UL相当の高電圧絶縁：高電圧回路への安全な組み込みを可能にします。
• 多相制御：均一な三相接続により熱分布を最適化できます。
• カスタマイズ性：幅・長さ・出力の幅広い選択肢を提供します。
• 国際適合：UL、CSA（該当範囲）、CEに対応
• 防水オプション：IP68相当の仕様はプロジェクト単位で第三者認証により提供可能

利点

• 高速加熱：プレヒート時間を短縮します。
• コンパクトな組み込み：薄型でモジュール化された要素が限られたスペースに適合します。
• 安定した性能：電源変動下でも安定した加熱出力を維持します。
• 高出力対応：設計により数十kWまで拡張可能です。
• 精密制御：PWM対応により細かな温度制御が可能です。

用途

• 充電ステーション（寒冷時の充電中のプリヒート）
• 電気トラック・電気バス（車室・コンポーネント加熱）
• 電動建設機械・農業機械
• 電気自動車（車室・サブシステムの加熱）
• 特殊電動車両（緊急・サービス等）
• 精密な温度制御を要する産業機器
• 過酷環境での鉄道車両・特殊車両
• 商業・住宅用HVACシステムの空気加熱補助

モデル選定（例）
W(mm) × L(mm) × T(mm) | 型番 | 最大出力 @ 風速6.4 m/s
40 × 49 × 20±0.5 | STW-X040202N1Z(P)XX | ≦140W
40 × 73 × 20±0.5 | STW-X060203N1Z(P)XX | ≦210W
40 × 96 × 20±0.5 | STW-X080204N1Z(P)XX | ≦245W
40 × 360 × 20±0.5 | STW-X300215N1Z(P)XX | ≦980W
55 × 360 × 20±0.5 | STW-X450315N1Z(P)XX | ≦1470W
70 × 360 × 20±0.5 | STW-X600415N1Z(P)XX | ≦1960W
85 × 360 × 20±0.5 | STW-X750515N1Z(P)XX | ≦2450W
100 × 360 × 20±0.5 | STW-X900615N1Z(P)XX | ≦2940W

追加注意事項
取り付けフレームやハウジング、ファン用フレーム、保護シールド、サーモスタット、保安ヒューズ、端子セットなどのアクセサリをプロジェクトに応じて提供します。IP68相当の防水仕様および第三者認証は案件ベースで対応可能です。3Dモデルや寸法図は統合確認のために提供可能です。

技術仕様

• シリーズ：STW（高電圧PTCエアヒーター）
• 電圧範囲：12 V ～ 999 V（UL/CSA構成：12 V ～ 600 V）
• 最大出力：最大30,000 W（設計依存）
• 寸法範囲：最小 10 ×10 ×10 mm、最大 999 ×337.5 ×25 mm
• 厚さ：10 mm、20 ±0.5 mm、25 mm
• 認証：UL、CSA（該当範囲）、CE
• 防水等級：標準は基本的な耐水設計、IP68はプロジェクトベースで対応
• 制御：PWM対応、三相接続オプション（要相談）
• 端末処理：ワイヤー終端（標準）
• アクセサリ：カスタムハウジング/フレーム、ファンハウジング、保護シールド、サーモスタット、ヒューズ、端子セット
